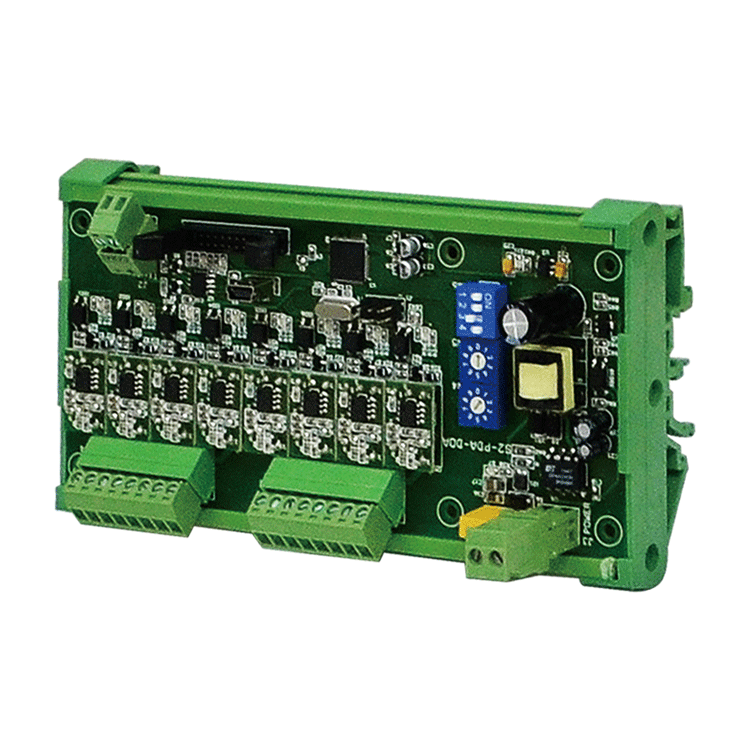

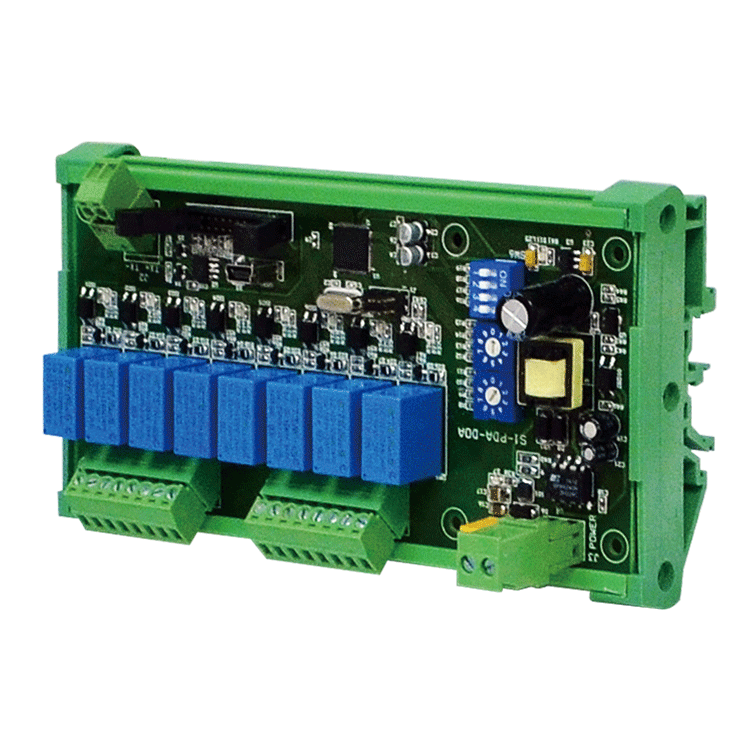

SD5000 8迴路DI/DO/AO多功能可擴充模組
DI DO模組是一款IO控制模組，DI支援多迴路乾接點或DC24V輸入，DO則也是多迴路繼電器輸出，此外也支援RS485訊號輸出，可以連接到後端PLC控制設備，進行多點的IO監控。除了DI DO模組外，也可使用AI AO模組做AI AO類比訊號的IO監控，且同樣支援RS485訊號輸出。DI DO模組或AI AO模組可視現場環境做調整或擴充，因此模組在自動化的工業控制領域裡是不可缺少的解決方案。DI DO模組和AI AO模組常用於電信機房、太陽能控制設備、燈光及空調控制、停車場、化工廠、大樓節能控制、養殖場等用途或場所。
DI DO模組工程實績
可應用於醫院節能、電信機房、養殖廠、空調無塵室、校園節能、太陽能面板溫度、冰水主機水管溫度設備等。
SD5000 8迴路DI/DO/AO多功能可擴充模組介面圖
多台
SD5000 8迴路DI/DO/AO多功能可擴充模組規格說明
| 規格說明 | |
輸出訊號 |
RS485數位信號MODBUS RTU格式 |
| 儀錶支援傳輸格式 | N81 N82 O81 |
| 通訊傳輸效率 |
9600 or 19200 or 38400 or 115200(指撥開關設定) |
| RS485串列位址 |
1~99台(旋鈕指撥設定) |
| 主機板輸入信號 |
乾接點DI：乾接點或DC24V觸發 |
| 繼電器DO：AC220V / 10A , AC110V / 10A , DC30V / 10A | |
直流線性AO：電流4 ~ 20mA(電阻性負載600以下) 電壓0 ~ 10V , 1 ~ 5V , 2 ~ 10V(電阻性負載600以上) |
|
| 隔離 |
4KV. between input and output |
| 指示燈 |
工作電源 , RS485 , 電源 , DI , DO , AO |
| A/D解析度 |
16 bits |
| 工作溫度/溼度 | 工作溫度：0~60 ˚C , 工作溼度：0~90 ˚% |
| 消耗功率 | 4W |
| 主機板尺寸規格 |
長83mm X 寬154mm X 厚60mm |
| 擴充板尺寸規格 | 長53mm X 寬115mm X 厚50mm |
| 安裝方式 |
DIN 滑軌安裝 |
| 工作電源 |
DC 24V |

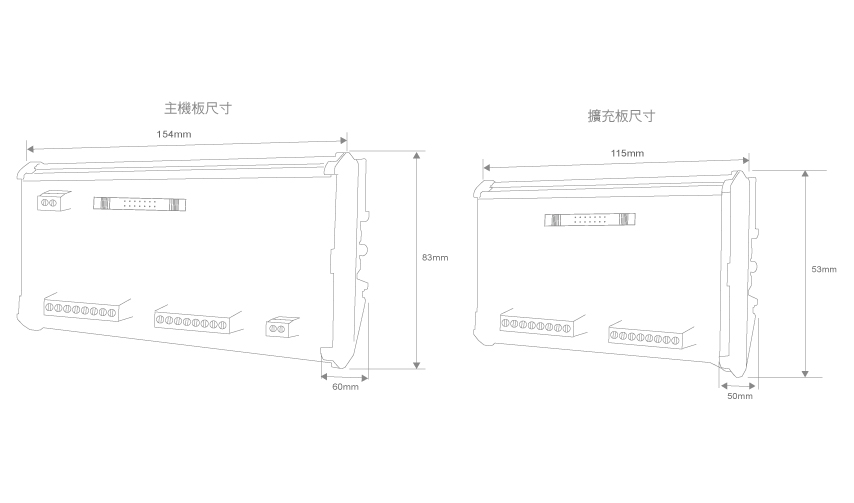

SD5000 8迴路DI/DO/AO多功能可擴充模組外型尺寸圖

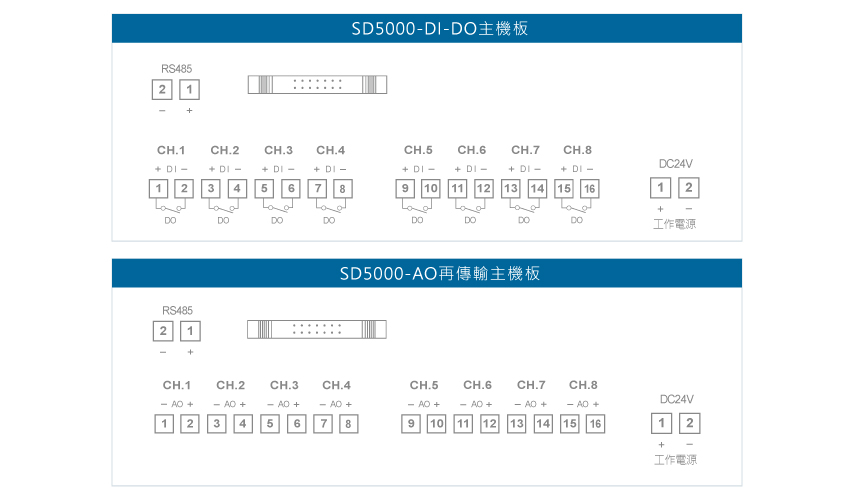

SD5000 8迴路DI/DO/AO多功能可擴充模組接線圖

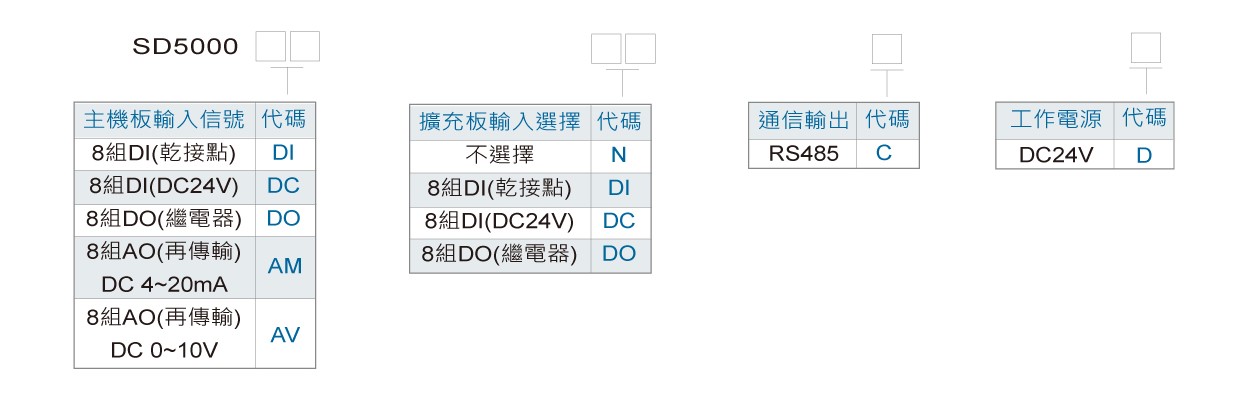

訂購規格
