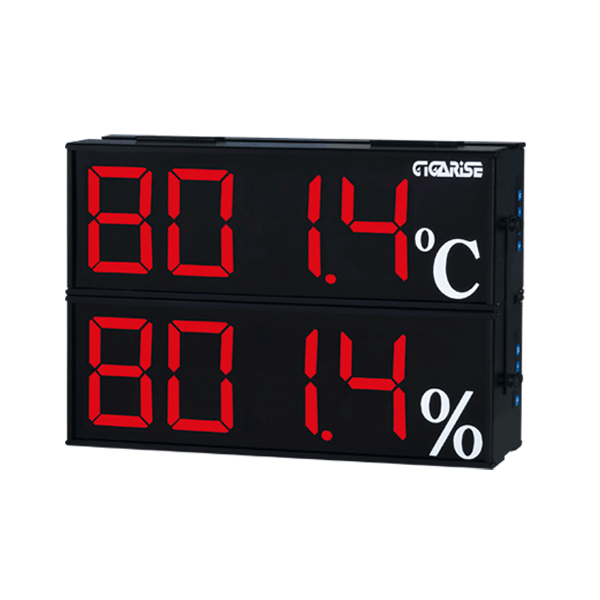

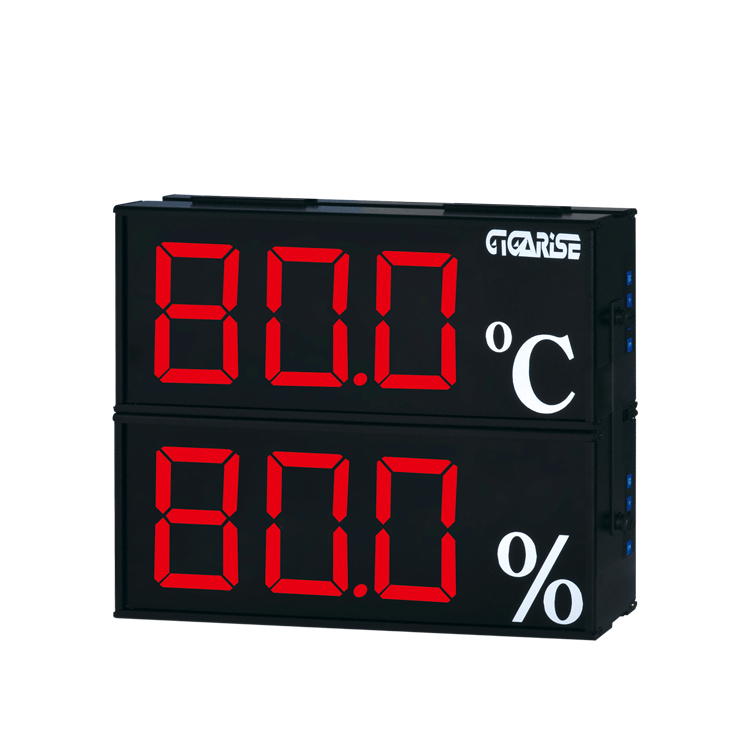

SD802雙層大型顯示器｜LED 大型溫濕度顯示看板與警報控制系統
SD802 是一款兼具高精度與遠距離視覺辨識度的大型顯示器，專為需要同時監控多項數據的工業場域所設計。作為一款高性能的大型溫濕度顯示設備，SD802 具備雙層顯示結構，能同步呈現溫度、濕度、壓差或任何來自 RS485 數位通訊與 4-20mA/0-10V 類比訊號的關鍵數據。其內建對 K Type 熱電偶與 PT100 熱電阻 (RTD) 的支援，使其成為實驗室與機房環境中首選的大型溫度顯示器。
在實際應用中，SD802 廣泛作為無塵室溫濕度壓差 PA 監控顯示器使用。產品配備清晰的 4 吋 LED 顯示大字體，配合彈性的 DIN 滑軌設計，可輕鬆安裝於單層、雙層或三層顯示配置中。為了強化現場安全性，本款大型顯示看板提供了可規劃的 Hi、Lo 警報功能，並支援 4-20mA 再傳輸，方便將數據整合至中央監控系統。無論是應用於發電廠、醫療場所、電信機房或是自動化監測工廠，SD802 大型顯示器都能提供最穩定且直觀的視覺化數據管理解決方案。
SD802雙層大型顯示器｜LED 大型溫濕度顯示看板與警報控制系統特點
- 輸入訊號：PT100Ω、K、J、T、E、B、R、S、4~20mA、0~10V
- RS485輸出訊號：可選擇輸入或輸出RS485二選一功能
- 數位RS485信號MODBUS RTU格式
- 支援系統傳輸格式N81、N82、O81、E81
- 通訊傳輸速率2400、4800、9600、19200k
- 儀錶RS485串列位址可定址1~255台
- RS485讀取速率200ms
- 警報功能：2組（選配功能）
- 可RS485及再傳輸4~20mA同時輸出
- 2組警報功能可規劃Hi、Lo警報精確穩定經濟實用
- 顯示精度：±0.3 FS
- 外框材質：鋁框
- 產品規格：可拆換DIN滑軌型
- 產品單位：可依照客戶需求訂制單位及中文字選擇
- 內鍵輔助電源：DC24V
- 可應用於停車場、圖書館、博物館、電信機房、養殖廠、空調無塵室、校園節能控制、溫室蔬果倉庫、醫院節能等
大型顯示器 / 大型溫濕度顯示器工程實績
可應用於停車場、圖書館、博物館、電信機房、養殖廠、空調無塵室、校園節能控制、溫室蔬果倉庫、醫院節能等。
SD802雙層大型顯示器｜LED 大型溫濕度顯示看板與警報控制系統軟體介面
單台
多台
SD802雙層大型顯示器｜LED 大型溫濕度顯示看板與警報控制系統規格說明
| 規格說明 | |
| RS485輸出訊號 | PT100、4～20mA、0～10V或數位RS485信號MODBUS RTU格式 |
| 通訊傳輸效率 | 9600或19200 |
| 線性度 | 白金熱電阻±0.2°C、線性誤差0.01% FS. |
| 取得時間 | <100ms |
| 顯示精度 | ±0.3% |
| 產品規格 | 可拆卸DIN滑動型 |
| 顯示面板 | 4'3位數數字層顯示 |
| 繼電器 | 繼電器電壓5A/240 VAC (電阻性負載) |
| 輸入阻抗 | <100Ω |
| 消耗功率 | 一般運作最低約10W |
| 工作溫度 | 0～50°C以下 |
| 使用環境濕度 | 0～90%RH以下 |
| 外殼材質 | 鋁框 |
| 尺寸大小 | 長15cm*寬37cm*深度7cm |
| 工作電壓 | AC90～264V |
| 單位選擇 | °C、% 、PPM、Bar、Pa、PSI、PH、KG、LUX、DB、RH等可自行選擇搭配 |
SD802雙層大型顯示器｜LED 大型溫濕度顯示看板與警報控制系統接線圖
訂購規格
