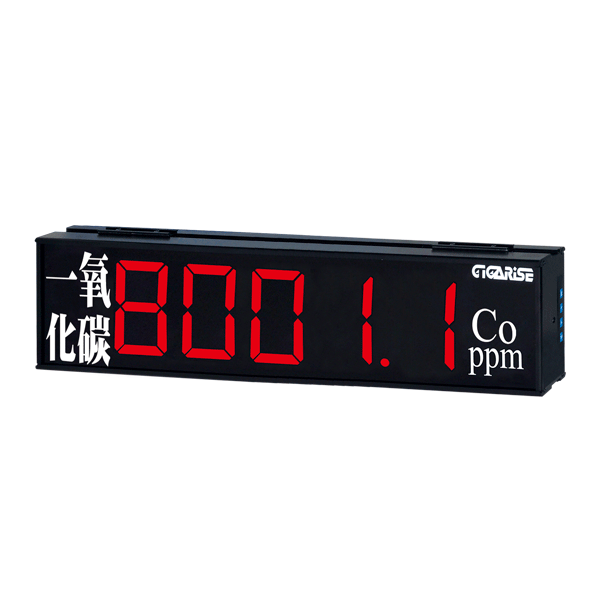

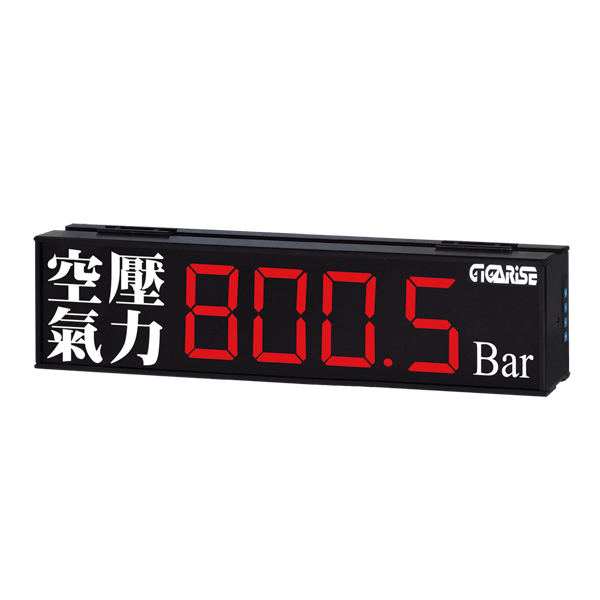

SD809旗艦級大型顯示器：多功能大型溫濕度顯示與工業自動化警報看板
SD809是一款結合高精度監控與彈性擴充能力的專業大型顯示器，亦是業界公認的高效率大型警報控制顯示器。本產品專為複雜的工業監控需求而開發，能作為穩定可靠的大型溫濕度顯示設備，全面支援 K Type 熱電偶、PT100 熱電阻 (RTD)、4-20mA 及 0-10V 類比訊號輸入。透過內建的 RS485 數位通訊，SD809 能輕鬆與中央監控系統連動，實現數據視覺化管理。

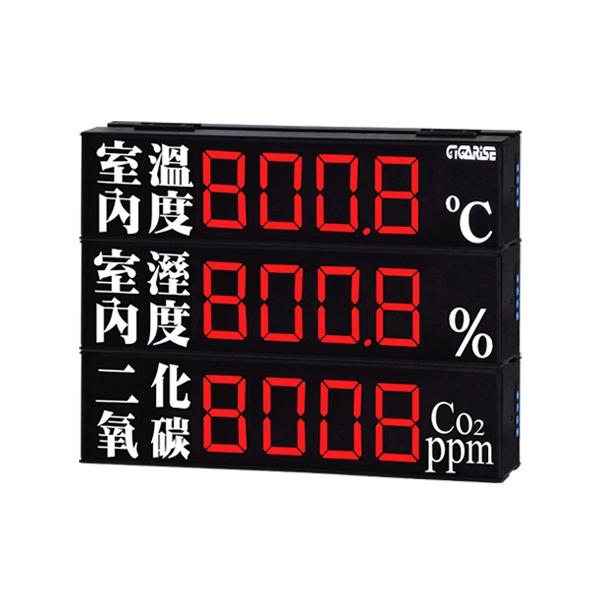

在專業應用領域，SD809 廣泛應用於無塵室溫濕度壓差 PA 監控顯示器，其搭載的 4 吋 LED 顯示大字體，確保即使在廣闊的廠房空間內也能清晰辨識數值。本款大型顯示看板配置了專利的可拆換 DIN 滑軌設計，使用者能依現場環境需求靈活調整為單層、雙層或三層顯示結構。此外，SD809 提供精準的 Hi、Lo 警報功能 與 4-20mA 再傳輸 選配，並可依照客戶特定需求客製化中文字幕與單位，完美對應發電廠、電信機房、醫療場所及自動化生產線對大型溫度顯示器的嚴苛要求。
SD809旗艦級大型顯示器：多功能大型溫濕度顯示與工業自動化警報看板特點
- 輸入訊號：PT100Ω、K、J、T、E、B、R、S、4~20mA、0~10V
- RS485輸出訊號：可選擇輸入或輸出RS485二選一功能
- 數位RS485信號MODBUS RTU格式
- 支援系統傳輸格式N81、N82、O81、E81
- 通訊傳輸速率2400、4800、9600、19200k
- 儀錶RS485串列位址可定址1~255台
- RS485讀取速率200ms
- 警報功能：2組（選配功能）
- 可RS485及再傳輸4~20mA同時輸出
- 2組警報功能可規劃Hi、Lo警報精確穩定經濟實用
- 顯示精度：±0.3 FS
- 外框材質：鋁框
- 產品規格：可拆換DIN滑軌型
- 產品單位：可依照客戶需求訂制單位及中文字選擇
- 內鍵輔助電源：DC24V
- 可應用於停車場、圖書館、博物館、電信機房、養殖廠、空調無塵室、校園節能控制、溫室蔬果倉庫、醫院節能等
大型顯示器 / 大型溫濕度顯示器工程實績
可應用於停車場、圖書館、博物館、電信機房、養殖廠、空調無塵室、校園節能控制、溫室蔬果倉庫、醫院節能等。
SD809旗艦級大型顯示器：多功能大型溫濕度顯示與工業自動化警報看板軟體介面

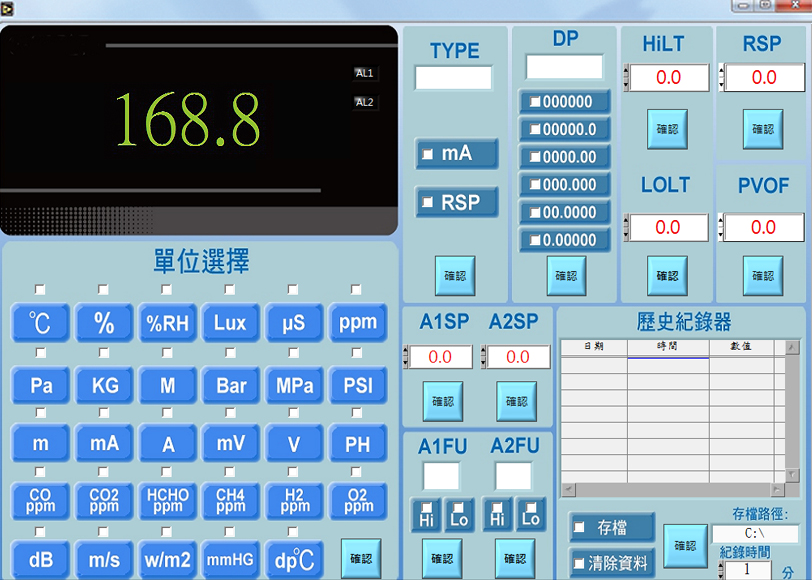

單台

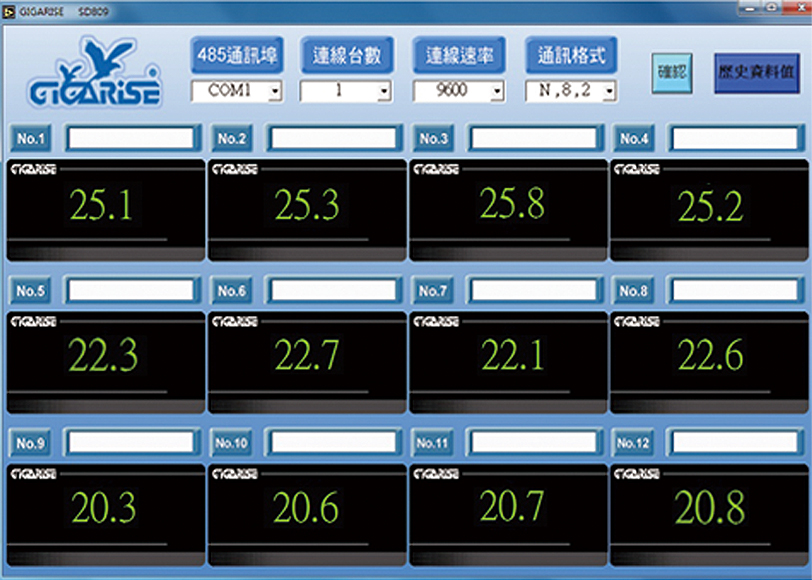

多台
SD809旗艦級大型顯示器：多功能大型溫濕度顯示與工業自動化警報看板規格說明
| 規格說明 | |
| RS485輸出訊號 | PT100、4～20mA、0～10V或數位RS485信號MODBUS RTU格式 |
| 通訊傳輸效率 | 9600或19200 |
| 線性度 | 白金熱電阻±0.2°C、線性誤差0.01% FS. |
| 取得時間 | <100ms |
| 顯示精度 | ±0.3% |
| 產品規格 | 可拆卸DIN滑動型 |
| 顯示面板 | 4'3位數數字層顯示 |
| 繼電器 | 繼電器電壓5A/240 VAC (電阻性負載) |
| 輸入阻抗 | <100Ω |
| 消耗功率 | 一般運作最低約10W |
| 工作溫度 | 0～50°C以下 |
| 使用環境濕度 | 0～90%RH以下 |
| 外殼材質 | 鋁框 |
| 尺寸大小 | 長15cm*寬65cm*深度7cm |
| 工作電壓 | AC90～264V |
| 單位選擇 | °C、% 、PPM、Bar、Pa、PSI、PH、KG、LUX、DB、RH等可自行選擇搭配 |
SD809旗艦級大型顯示器：多功能大型溫濕度顯示與工業自動化警報看板接線圖
訂購規格
