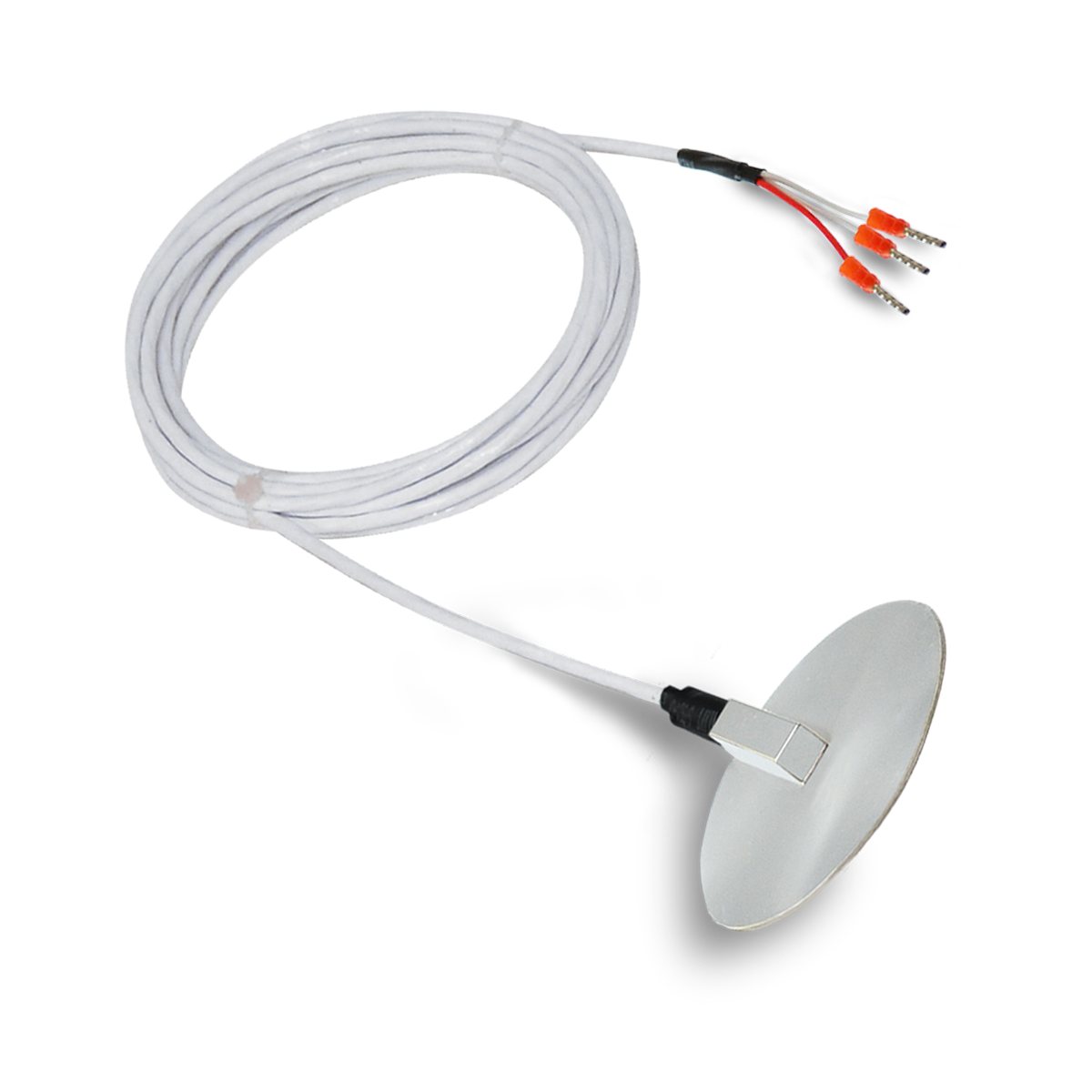

SG900 工業級貼片式溫度計｜高精度磁吸附式感溫監控
SG900貼片式溫度計設計輕薄，可依客戶需求製作K Type熱電偶或PT100熱電阻（RTD）等的輸出訊號，感測導線長度也可訂製。SG900貼片式溫度計附有3M雙面貼合膠，可黏著在任何表面需要量測溫度的地方，也可以自行裁剪所需的大小，另可搭配控制器或後端系統進行各種溫度監控。

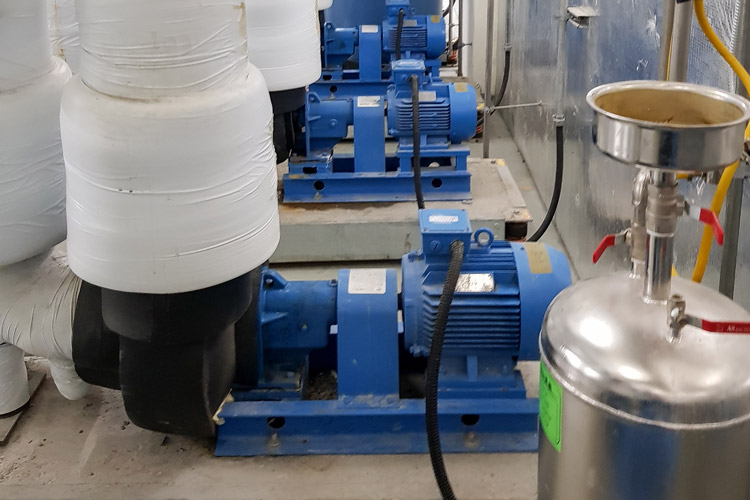

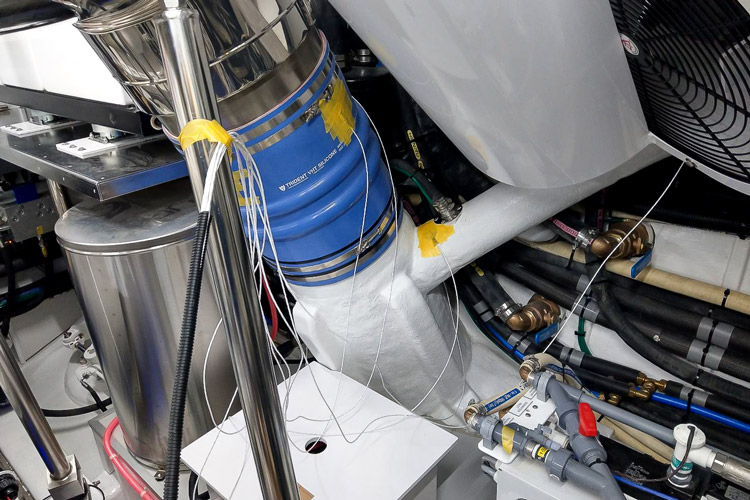

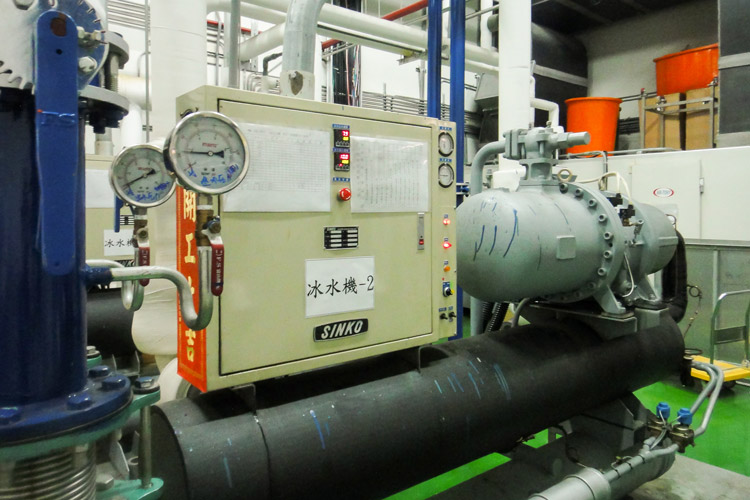

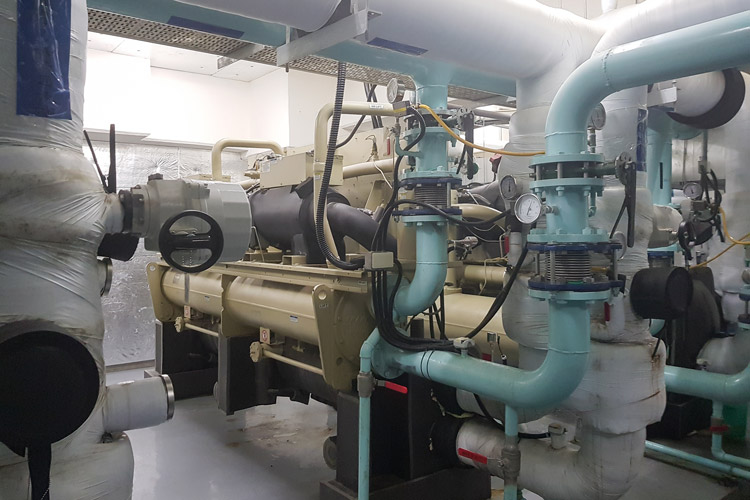

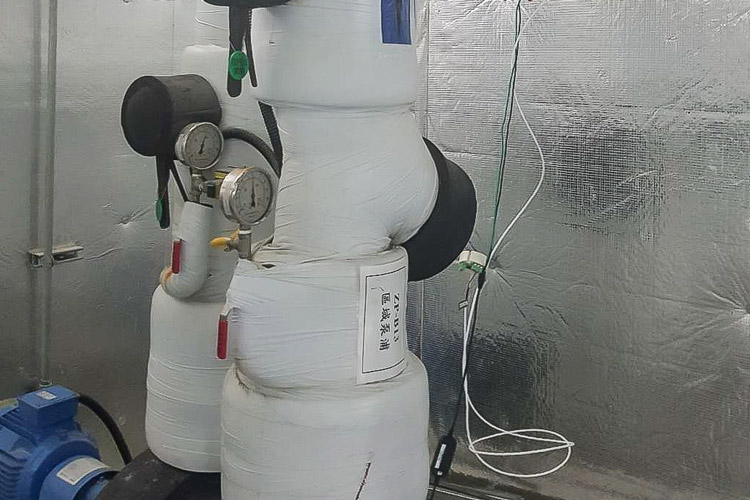

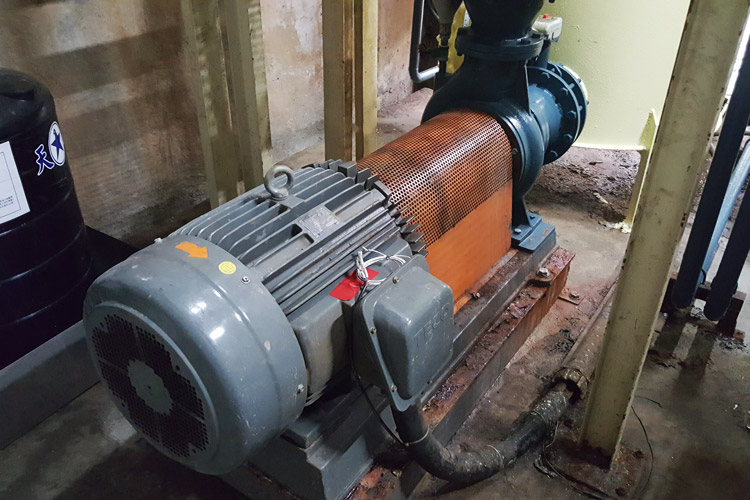

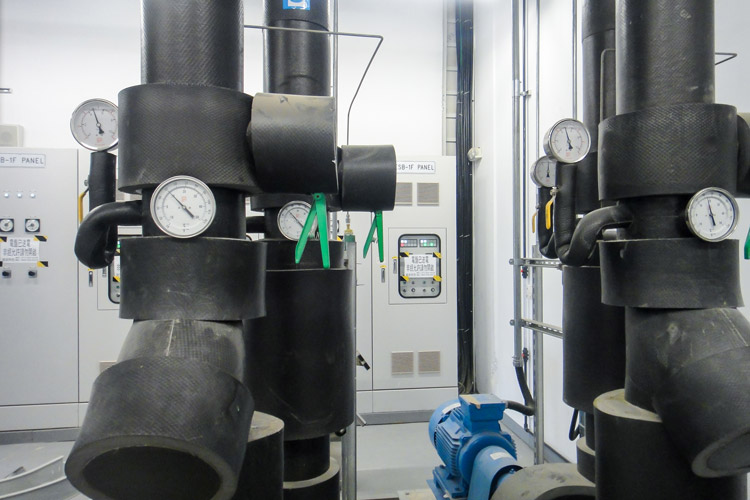

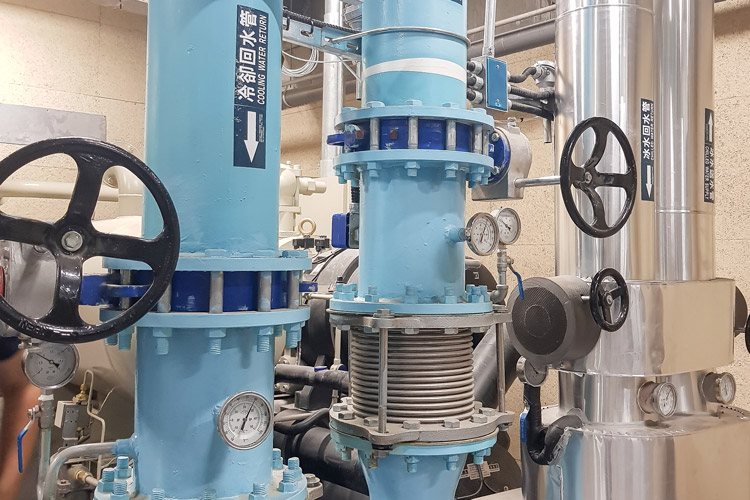

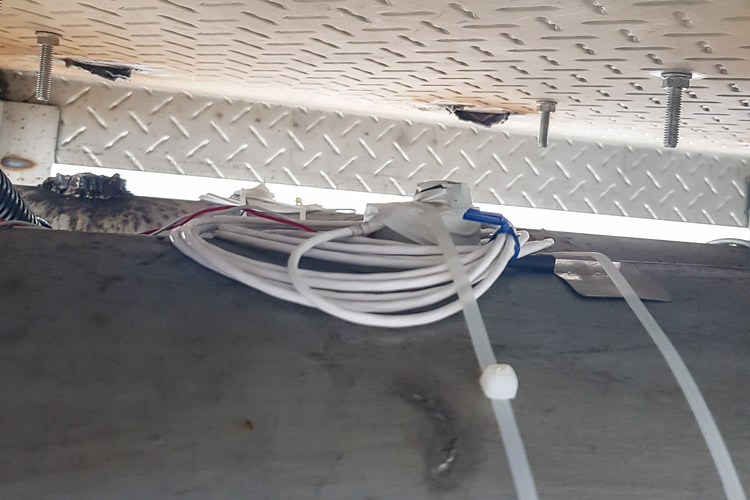

SG900貼片式溫度計工程實績
SG900貼片式溫度計可應用於太陽能面板、醫療控制、化工廠、冷藏室、鍋爐、大小型馬達設備、發電廠、學校節能控制、養殖廠、生技產業、電力環境設備、實驗室、電子設備廠、空調無塵室、進出冰水主機管、溫室蔬果倉庫、鋼鐵工業、環境試驗箱、溫室、電力監控盤遠瑞控制等。
SG900貼片式溫度計通訊軟體介面
單台
多台
SG900貼片式溫度計規格說明
| 規格說明 | |
| 溫度輸出訊號 | PT100Ω、PT500Ω、PT1000Ω、K type、J type、T type依客戶需求訂製 |
| 溫度感測元件 | 熱電偶素線級測溫線、採用日本林電工陶瓷平面晶片、精度高、反應靈敏 |
| 感測出線導線元件 | 鐵氟龍線材具有抗腐蝕性、耐酸鹼性、耐高溫高壓膠合耐拉抗扯、防塵防潮 |
| 表面測溫體使用材質 | 選用銅及銅電鍍材質導熱反應速度快、耐熱精準、即時掌握温度遠端監控 |
| 白金電阻量測溫度範圍 | 白金電阻:-50℃ ~ 180℃以下 |
| 熱電偶量測溫度範圍 | 熱電偶:鐵氟龍-50℃ ~ 180℃以下 |
| 白金電阻溫度精度 | ±0.5℃ |
| 熱電偶溫度精度 | ±1.0℃ |
| 輸出取樣時間 | 1/sec |
| 白金電阻鐵氟龍線徑 | 24 AWG |
| 熱電偶鐵氟龍線徑 | 22 AWG |
| 溫度背膠採用元件 | 採用耐高溫(180℃)雙面貼合膠、黏性強、不易脫落且可更換雙面膠重覆使用 |
| 溫度計安裝方式 | 適用各種場所不規則、管狀表面等...(可依據現場需求可自行鑽孔、自行裁切) |
| 表面式溫度計外觀尺寸 | 40φmm 銅電鍍圓徑 X 厚度0.7mm(出廠尺寸、可自行裁切) |

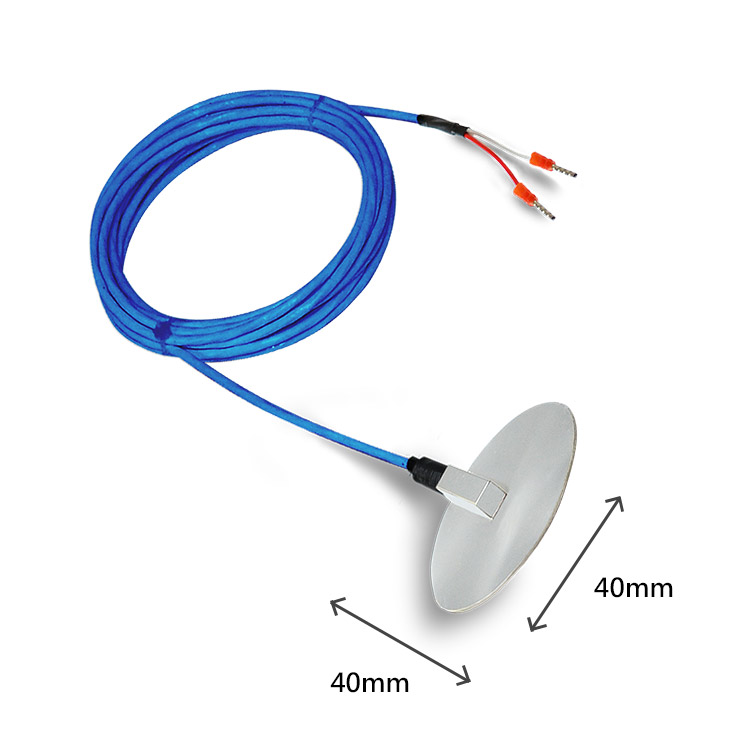

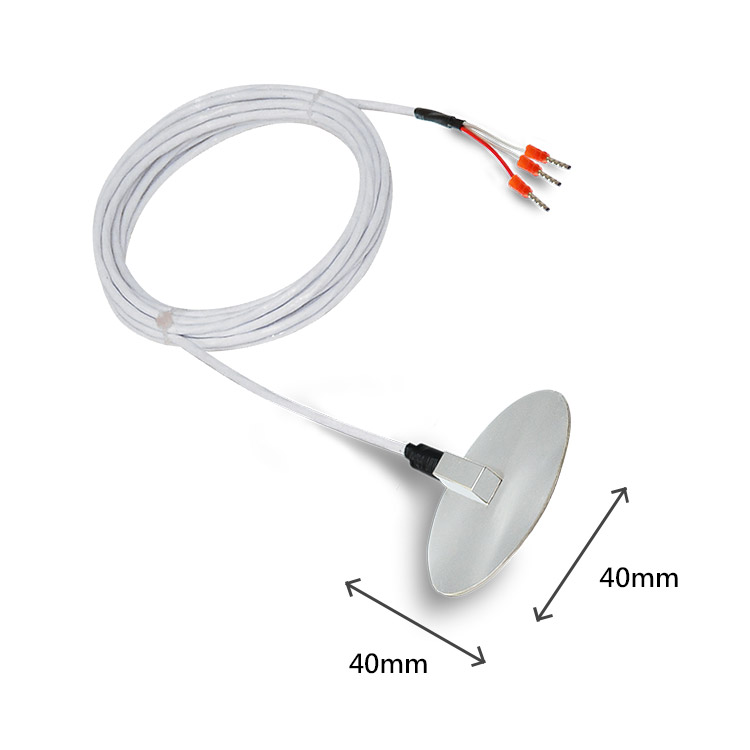

SG900貼片式溫度計外型尺寸圖

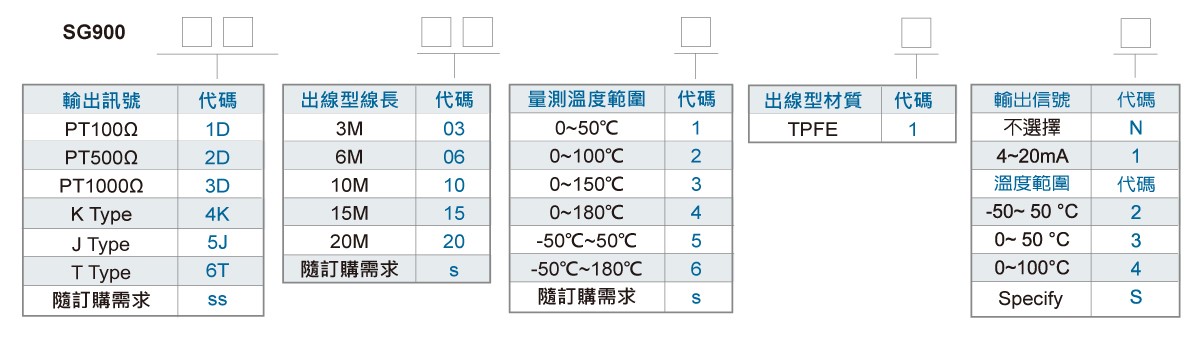

SG900貼片式溫度計訂購規格
SG900貼片式溫度計SGS認證
貼片式溫度計常見問題
1.什麼是貼片式溫度計？主要的應用優勢是什麼？
貼片式溫度計（Surface Patch Thermometer）是一種專門設計用於測量物體「表面溫度」的感測器。其感溫元件被封裝在扁平的接觸面（如矽膠片、金屬片或墊圈）內。 優勢：
- 非破壞性安裝： 無需在管路或設備上鑽孔，避免洩漏風險。
- 安裝簡便： 可直接黏貼、綑綁或鎖附於物體表面。
- 適應性強： 適合彎曲表面（如圓管）或狹小空間。
2.貼片式溫度計適合應用在哪些具體場景？
凡是無法插入探頭的場所皆適用，常見場景包括：
- HVAC 空調系統： 冰水管、熱水管的管壁溫度監測。
- 綠能產業： 太陽能板背板溫度監控（評估發電效率用）。
- 機電設備： 馬達外殼、減速機、變壓器的過熱保護。
- 電池儲能： 鋰電池模組表面的熱管理監控。
3.感測元件應該選 PT100 還是熱電偶 (K-Type)？
選擇取決於您對精度與溫度的需求：
- PT100 (熱電阻)： 若您需要高精度（誤差 ±0.15°C~±0.3°C）且測溫範圍在 -50°C 至 250°C 之間（如空調、食品製程），請選 PT100。
- K-Type (熱電偶)： 若您需要反應速度快、成本較低，或測溫可能超過 250°C（如加熱器表面），請選熱電偶。
4.貼片式溫度計的反應速度 (Response Time) 比插入式慢嗎？
是的，通常會稍慢。因為熱量必須穿過「管壁」→「接觸面材質」→「感測元件」，會有物理上的熱延遲 (Thermal Lag)。 解決方案： 選擇金屬封裝（如銅頭或鋁片）的貼片式溫度計，導熱速度會比矽膠封裝快許多；同時務必使用導熱膏。
5.如何正確安裝貼片式溫度計以確保準確度？
表面測溫最怕接觸不良，請遵循「清潔、填充、固定、保溫」四步驟：
- 清潔： 清除被測物表面的油漆、鏽蝕或油汙，露出金屬光澤。
- 填充： 在感測器與表面間塗抹薄層散熱膏 (Thermal Paste)，填補微小氣隙。
- 固定： 使用不鏽鋼束帶 (金屬管用) 或耐熱膠帶緊密固定。
6.貼片式溫度計的固定方式有哪些？有磁吸式的嗎？
CACTek 提供多種固定形式以適應不同現場：
- 自黏式 (Self-Adhesive)： 適合平整表面，施工最快（通常用於常溫環境）。
- 鎖孔式 (Lug/Washer)： 像墊圈一樣，可用螺絲鎖在馬達或散熱片上。
- 管夾/束帶式： 專為圓形管路設計。
- 磁吸式： 可依需求訂製，適合需要臨時快速量測的巡檢用途。
7.導線材質該如何選擇？PVC、鐵氟龍還是玻纖線？
導線材質決定了耐溫極限與耐用度：
- PVC 線： 一般環境用 (耐溫約 80°C~105°C)，防水性佳，成本低。
- 鐵氟龍 (Teflon/FEP)： 耐腐蝕、耐油、耐溫範圍廣 (-200°C ~ 200°C)，最推薦的標準配備。
- 玻璃纖維 (Fiberglass)： 高溫專用 (可達 400°C)，通常搭配不鏽鋼網編織保護，但較不防水。
8.為什麼貼片式溫度計的讀數總是比管內流體的實際溫度低
這稱為**「環境效應 (Ambient Effect)」**或散熱誤差。 當管內熱水 50°C，但管外空氣只有 25°C 時，熱量會不斷向外散失，導致管壁溫度本身就低於流體溫度。 修正方法：
- 加強外部保溫層厚度。
- 在控制器端設定「溫度補償值 (Offset)」，例如手動 +1°C ~ 2°C。
9.貼片式溫度計可以用在戶外或潮濕環境嗎？
可以，但需選擇正確的封裝等級。 若用於戶外、冷藏庫或高濕度環境，請指定模具一體成型 (Molded) 或 IP67 以上防水等級的型號，並選用防水性佳的鐵氟龍導線，避免水氣沿著導線滲入感測頭導致短路或數值亂跳。
10.使用久了如果不準，可以校正嗎？
由於貼片式溫度計的結構特性，通常不建議拆下來送實驗室校正（因為背膠撕下即損壞，或重新安裝後接觸條件改變）。 建議做法： 採用「現場比對法」。使用一支已校正的高精度手持式表面溫度計，測量旁邊相同位置，計算出偏差值後，直接在後端控制器進行參數修正即可。
