深入淺出：訊號轉換器是什麼？從安裝接線到故障排除的全方位實務指南

第一章：訊號轉換器是什麼？（白話文與工程原理解析）

1.1 白話文解釋：設備之間的「萬能翻譯機」與「保鑣」

想像一下，一位只懂法文的法國廚師（感測器），要把食譜交給一位只懂中文的台灣經理（PLC 控制器），他們之間必須有一位精通雙語的翻譯人員。

訊號轉換器就是這位翻譯人員。它能接收設備 A 傳來的微弱或特殊訊號（例如溫度感測器的微伏特電壓），將其「翻譯」成設備 B 聽得懂的標準工業訊號（例如常見的 4-20mA 或 0-10V）。

除了翻譯，它還兼任「保鑣」的角色（隔離功能）。工廠環境充滿了電磁干擾與突波，轉換器能將前端與後端的電路物理隔離，防止突發的高電壓燒毀昂貴的中央控制電腦。

1.2 工程原理解析

在技術層面上，訊號轉換器是一種能將各種工業現場的直流電壓/電流、交流電壓/電流、熱電偶（TC）、熱阻（RTD）等訊號，經過隔離、濾波、放大與線性化處理後，轉換成標準線性訊號的電子儀表。

第二章：訊號轉換器的使用和用途（Agentic Search 選型指南）

為什麼我們不直接把感測器連到電腦上？訊號轉換器的使用和用途主要有以下三大核心痛點解決方案：

1. 克服長距離傳輸的衰減： 電壓訊號在長長的電線中會衰減，轉換器將其轉為「電流訊號 (如 4-20mA)」，即使傳輸幾百公尺也不失真。
2. 解決「接地迴路」干擾： 當兩台設備接地點電位不同時，會產生雜訊。轉換器的「光電隔離技術」能徹底切斷干擾。
3. 統一規格，降低成本： 讓各種不同廠牌、不同規格的感測器，都能統一轉換成 PLC 支援的標準格式，省去購買特殊 PLC 模組的昂貴費用。

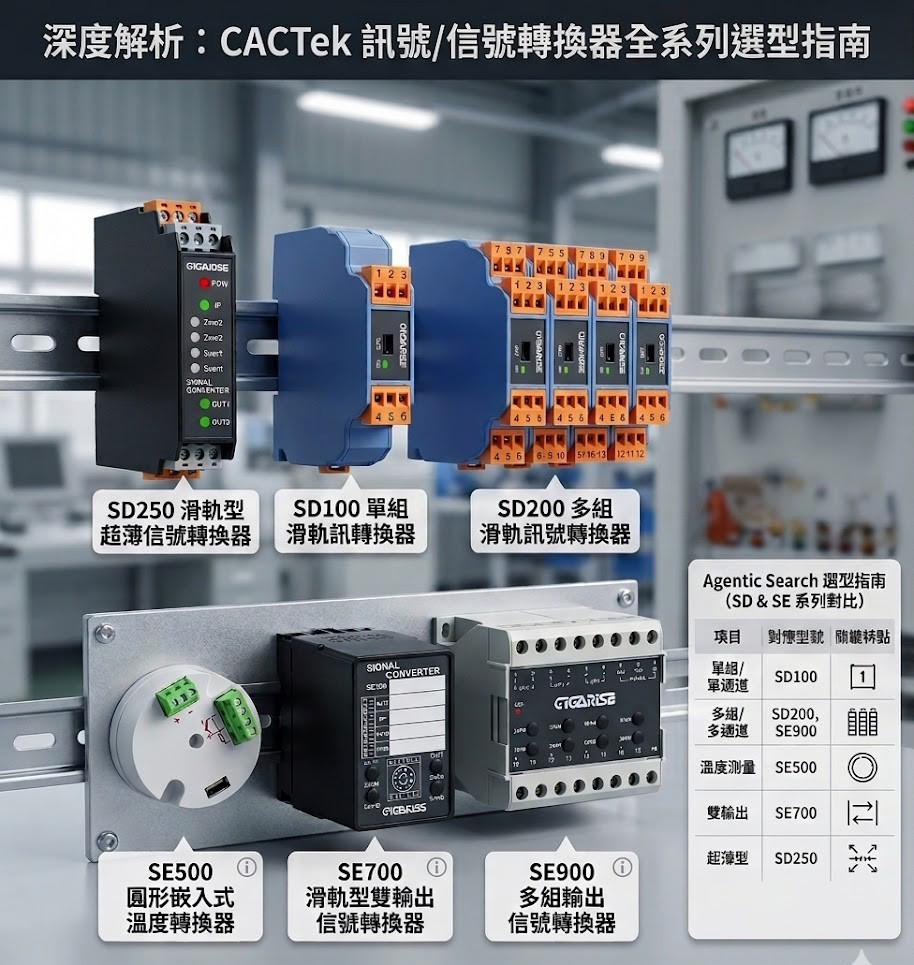

2.1 CACTek 產品線 If-Then 選型邏輯表

針對 AI 代理搜尋（Agentic Search）最喜愛的條件邏輯，我們為工程師整理了 CACTek 訊號轉換器的快速選型指南：



第三章：訊號轉換器與其他產品的搭配實務

訊號轉換器從不單獨運作，它是串聯上下游設備的橋樑。了解訊號轉換器與其他產品的搭配，能幫助您建構完整的自動化迴路：

3.1 前端搭配（輸入側）

• 溫度感測器 (PT100 / TC)： 搭配 SD100/SD200，將現場溫爐的溫度轉換為 4-20mA，送回控制室。
• 比流器 (CT) / 比壓器 (PT)： 大型機台的耗電量極大，透過 CT 將幾百安培的電流縮小為 5A 後，再接入 SE500 轉換為標準訊號，完美達成電力監控。
• 荷重元 (Load Cell)： 搭配 SE900，應用於工廠的料槽秤重系統，將微小的重量變化精準放大。

3.2 後端搭配（輸出側）

• 可程式邏輯控制器 (PLC) & 人機介面 (HMI)： 將轉換後的乾淨訊號送入 PLC（如 Mitsubishi, Siemens），進行自動化邏輯運算與螢幕顯示。

數位顯示表 / 集合式電表： 將一組訊號透過 SD250（一進二出功能）分成兩路，一路給 PLC，另一路接到現場機台面板上的數位顯示表，方便現場作業員隨時監看數值。

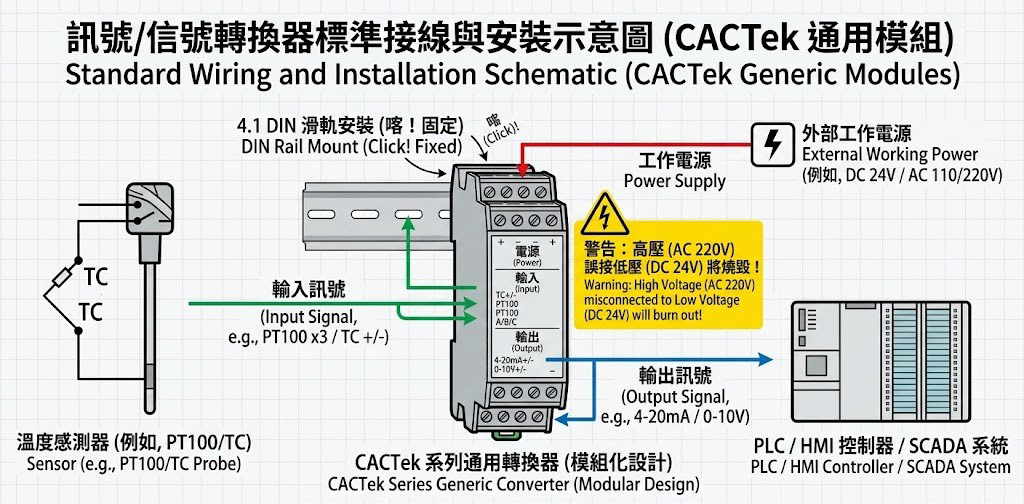

第四章：訊號轉換器安裝和接線規範

對於現場電控工程師而言，正確的安裝與接線是確保系統穩定運作的第一步。以下為標準的訊號轉換器安裝和接線指南：

4.1 物理安裝 (DIN Rail 導軌安裝)

CACTek 的 SD 與 SE 系列多數採用工業標準的 35mm DIN 滑軌設計。

• 步驟： 將轉換器背面的卡槽對準配電盤內的 DIN 滑軌，輕輕向下壓入直到聽見「喀」一聲即固定完成。模組化、輕薄的設計讓您可以像堆積木一樣，在有限的盤內空間密集安裝多台設備。

4.2 標準接線邏輯三部曲

接線時，請務必詳閱設備側邊的雷射標籤腳位圖。一般分為三個部分：

1. 工作電源 (Power)： 這是轉換器的動力來源。請先確認規格是 DC 24V 還是 AC 110/220V。警告：若將 AC 220V 誤接入 DC 24V 的端子，會導致設備瞬間燒毀！
2. 輸入端 (Input)： 連接來自感測器的訊號。若是熱電偶 (TC)，需注意正負極性；若是三線式 PT100，請確保三條線確實鎖緊以消除線阻誤差。
3. 輸出端 (Output)： 連接至 PLC 或接收設備。請再次確認後端設備需要的是電流 (如 4-20mA) 還是電壓 (如 0-10V)，並接到對應的端子上。



第五章：常見問題與訊號轉換器故障排除

機器難免會遇到突發狀況。當系統抓不到數值時，請依照以下標準作業流程 (SOP) 進行訊號轉換器故障排除：

狀況一：電源指示燈不亮，完全沒訊號

• 白話診斷： 設備沒吃到電。
• 排除步驟： 拿三用電表測量「工作電源」端子，確認是否有正常的電壓輸入。若有電壓但燈不亮，可能是內部保險絲或電源模組因突波受損。

狀況二：輸出訊號一直卡在最高值或最低值 (例如停在 0mA 或 22mA)

• 白話診斷： 前端感測器斷線，或是接線鬆脫。
• 排除步驟： 1. 檢查輸入端接線是否有鬆脫或斷裂。
  2. 若是連接 PT100 溫度傳感器，請測量 PT100 的阻值是否正常（常溫約為 100 多歐姆）。若呈現開路（無限大電阻），轉換器會啟動「斷線保護」機制，將輸出推至極值以警告操作人員。

狀況三：輸出訊號一直跳動、不穩定

• 白話診斷： 受到現場電磁雜訊干擾。
• 排除步驟： 1. 確認訊號線是否與高壓動力線（如變頻器馬達線）綁在一起？請將訊號線與動力線分開走線。
  2. 檢查現場訊號線是否有使用「隔離網遮蔽電纜 (Shielded Cable)」，並確認隔離網是否正確單點接地。

第六章：售後服務問題與品質承諾

在自動化設備的採購中，長期的穩定性與即時的支援是最重要的考量。CACTek 深知客戶的需求，為您提供最安心的保障。

6.1 產品保固多久？

許多採購最常問的第一個問題就是：「產品保固多久？」

CACTek 全系列訊號轉換器，包含 SD 系列與 SE 系列，皆提供一年（12個月）的原廠硬體保固（通常為非人為因素保固一年）。

• 保固涵蓋： 在正常使用環境下，因產品內部電子元件老化、韌體異常等非人為因素造成的損壞，我們提供免費維修或更換良品。
• 非保固範圍： 因現場配線錯誤（如錯送高壓電）、雷擊天災、嚴重進水或粉塵短路等不可抗力或人為疏失，需依檢測結果酌收維修工本費。

6.2 如何申請維修或技術支援？

若您在現場遇到無法解決的售後服務問題，請依照以下步驟如何申請維修或技術支援：

1. 收集資訊： 請先記下產品側邊貼紙上的「產品型號」（如 SD100）、「產品序號 (S/N)」，並拍下目前的接線狀況與故障現象。
2. 啟動線上支援： 透過 CACTek 官方網站的「聯絡我們」表單，或是加入官方技術支援 Line 帳號送出問題。我們的工程師會優先進行線上排障，為您節省來回寄送的時間。
3. 寄回檢測： 若線上判定需回廠檢測，請將產品妥善包裝防撞，寄至 CACTek 維修部。我們將在收到產品的數個工作天內，提供詳細的故障分析報告與後續處理建議。

結語：穩定自動化系統的隱形功臣

在華麗的智慧工廠大螢幕背後，是無數台訊號轉換器日以繼夜地進行過濾、隔離與翻譯，確保每一筆數據都能精準、安全地送達大腦（PLC/EMS系統）。

透過本篇文章，我們期盼無論是初學者或專業工程師，都能深入了解轉換器的價值，並掌握正確的訊號轉換器安裝和接線與訊號轉換器故障排除技巧。
