SE5200LCD背光多功能微電腦集合式電錶

集合式電錶用於電流（A）、電壓（V）、瓦時（Wh）、瓦特（W）、功率（KW）等多種電力量測。電錶支援直流電和交流電，且也支援多種相線種類。集合式電錶具備RS485通訊介面，支援Modbus標準通訊協定，可遠端即時監控。電錶體積小，可安裝在配電盤或獨立安裝，適用於建築節能電力控制、發電廠、太陽能、風力發電、綠能產業、水力發電等用途與場所，已達到節能減碳和能源管理的目的。

SE5200LCD背光多功能微電腦集合式電錶特點

相線種類1P2W、1P3W、3P3W2、3P3W3、3P4W3可儀錶切換
輸出RS485數位信號MODBUS RTU具有通信功能指示燈
通訊傳輸效率2400、4800、9600、19200、38400K
儀錶RS485串列位址1~255台
系統傳輸格式N81、N82、E81、O81
具有豐富的節能電力測量功能、電量包括、電壓、電流、瓦時、瓦特、功因、頻率、需量、有效和無效等40多種電力量測顯示值，已達到節能減碳經濟效率及遠端即時監控
可應用於電力環境整廠設備、實驗室、校園節能電力控制、發電廠、醫院控制、生技產業、電信機櫃節能整廠遠端監控

產品型錄說明書 RS485通訊協定通訊軟體驅動程式單台RS485軟體

集合式電錶工程實績

可應用於發電廠、醫院、電信機房、校園節能控制、養殖廠、旅館、圖書室、化工廠、溫室蔬果倉庫、電力環境整廠設備等。

+

機械廠房電壓電流盤量測監控管理

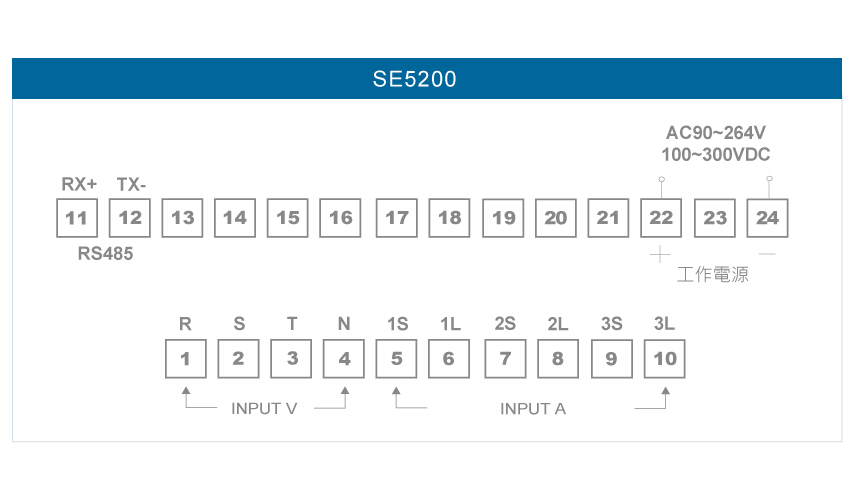

SE5200LCD背光多功能微電腦集合式電錶介面圖

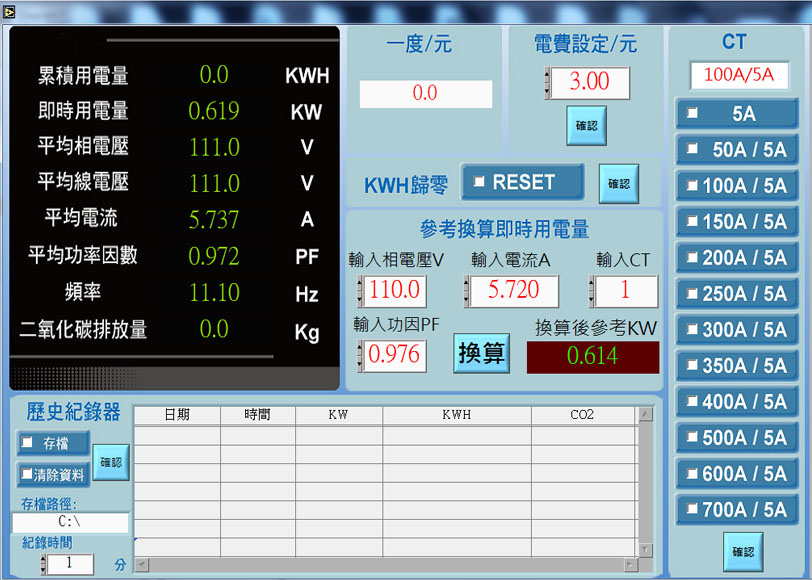

單台

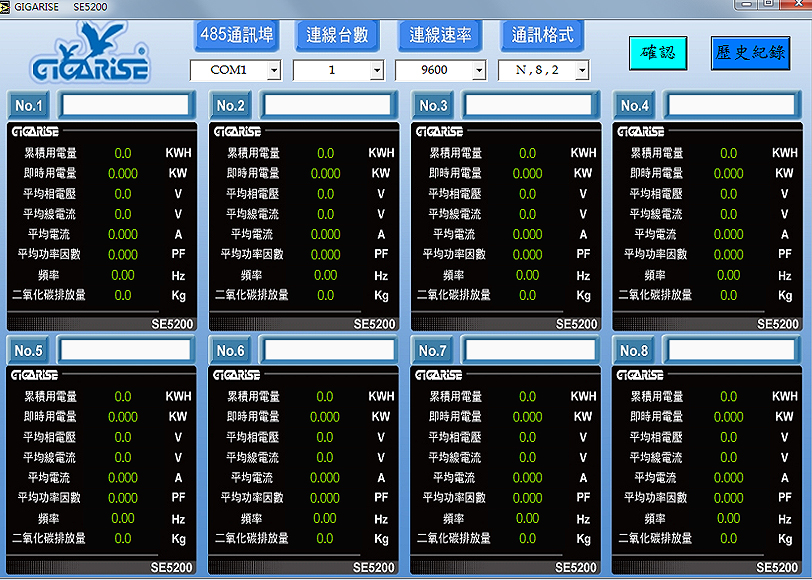

多台

SE5200LCD背光多功能微電腦集合式電錶規格說明

規格說明
輸出訊號	RS485數位信號MODBUS RTU格式(具有通信指示燈)
儀錶傳輸格式	N81 N82 E81 O81
通訊傳輸效率	2400 or 4800 or 9600 or 19200 or 38400
儀錶RS485串列位址	1~255台
資料計算時間	1/sec
記憶體	EEPRON
消耗功率	5W
顯示字幕	高亮度LCD背光顯示字幕，LCD可規劃常開或分鐘設定
具有萬年曆功能	LCD可設定及顯示/西元/年/月/日/時/分/秒
隔離方式	輸入、輸出、與工作電源達到完全隔離避免干擾

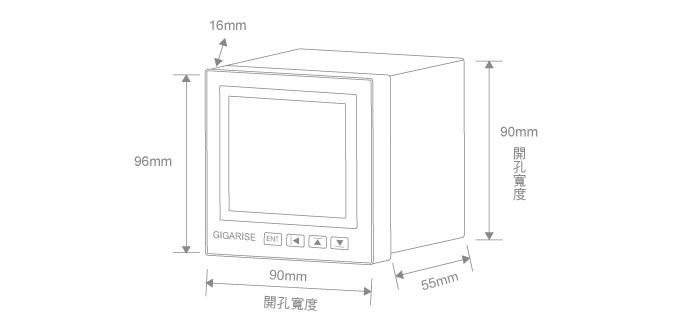

開孔尺寸	高度90mm x 寬度90mm x 深度55mm
工作電源	AC90~260V，50/60Hz
