SE5000多功能集合式電表
集合式電表用於電流(A)、電壓(V)、瓦時(Wh)、瓦特(W)、功率(KW)等多種電力量測。電表支援直流電和交流電,且也支援多種相線種類。集合式電表具備RS485通訊介面,支援Modbus標準通訊協定,可遠端即時監控。電錶體積小,可安裝在配電盤或獨立安裝,適用於建築節能電力控制、發電廠、太陽能、風力發電、綠能產業、水力發電等用途與場所,已達到節能減碳和能源管理的目的。
SE5000多功能集合式電表特點
- 業界唯一,首創RS-485各種程式免費下載,歡迎使用
- 採用3排顯示4"高亮度紅色LED顯示螢幕及廣角型開孔尺寸
- 採用數位化RS-485通信功能具有高亮度LED通信指示燈功能
- 全功能測量系統可透過配線方式來選擇單相2線、單相3線、3相3線、3相4線,同時達到現場人員依據不同配線及需求
- 全功能測量顯示依手動切換可看到現場瓦時、瓦特、功率因素、三相電壓、三相電流、需量瓦特等40多種電力量測顯示值,已達到節能計費經濟效率之監控功能
- 電流錶可規劃系統一試測電流值及CT對比值
- PT電壓對比值,可因現場需求自由規劃設定值
集合式電表工程實績

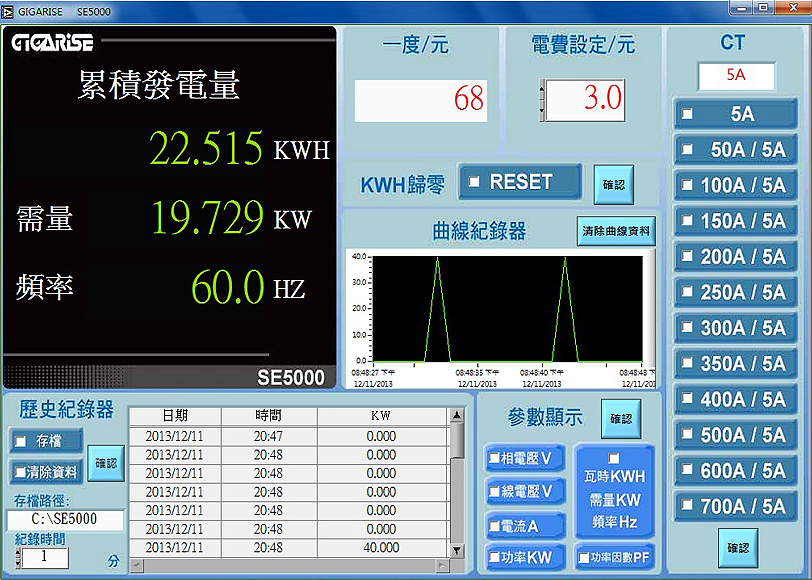

SE5000多功能集合式電表介面圖

單台
SE5000多功能集合式電表規格說明
規格說明 | |
輸出訊號 |
RS485數位信號MODBUS RTU格式 |
儀錶傳輸格式 |
N81 N82 E81 O81 |
通訊傳輸效率 |
2400 or 4800 or 9600 or 19200 |
儀錶RS485串列位址 |
255台 |
資料計算時間 |
1/sec. |
記憶體 | EEPRON. |
工作溫度 |
0~60℃/ Below 80%RH. |
配線端子 |
採用接線端子具有拔插配線之功能 |
消耗功率 | 4VA |
耐壓絕緣能力 |
AC 2000V/1min ( Input / Power ) |
絕緣阻抗 |
More than 100MΩ at 500VDC |
隔離方式 | 輸入、輸出、與工作電源達到完全隔離避免干擾 |
SE5000多功能集合式電表外型尺寸圖

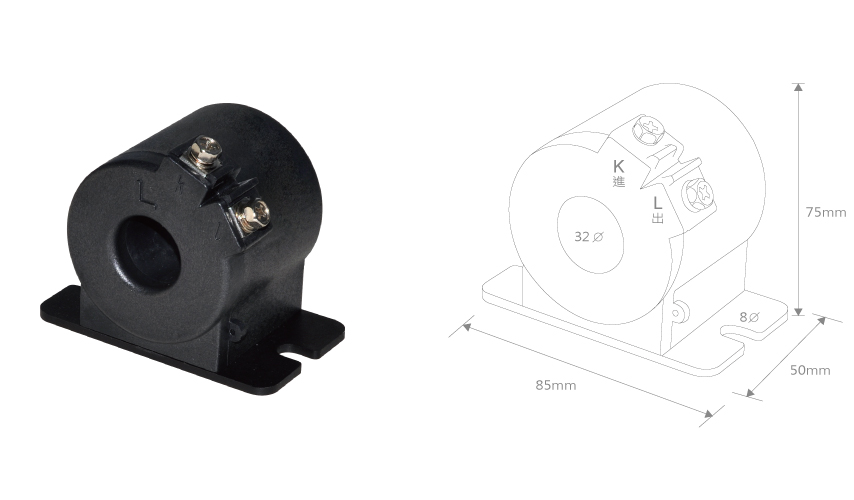

貫穿式CT

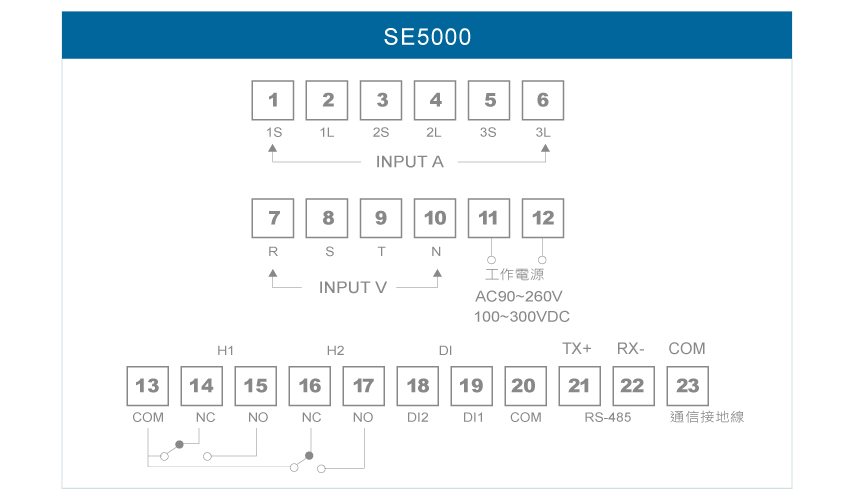

SE5000多功能集合式電表接線圖

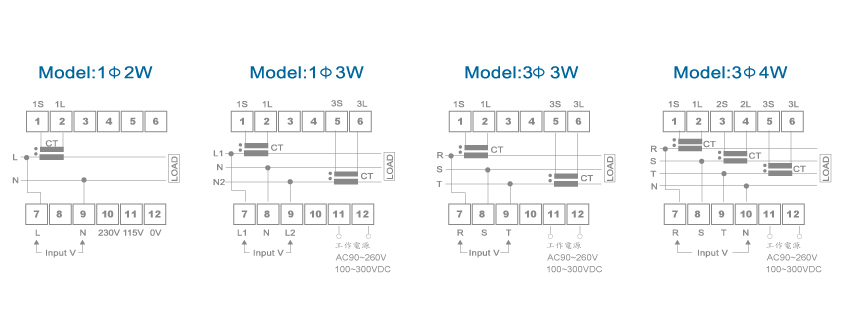

SE5000多功能集合式電表配線圖

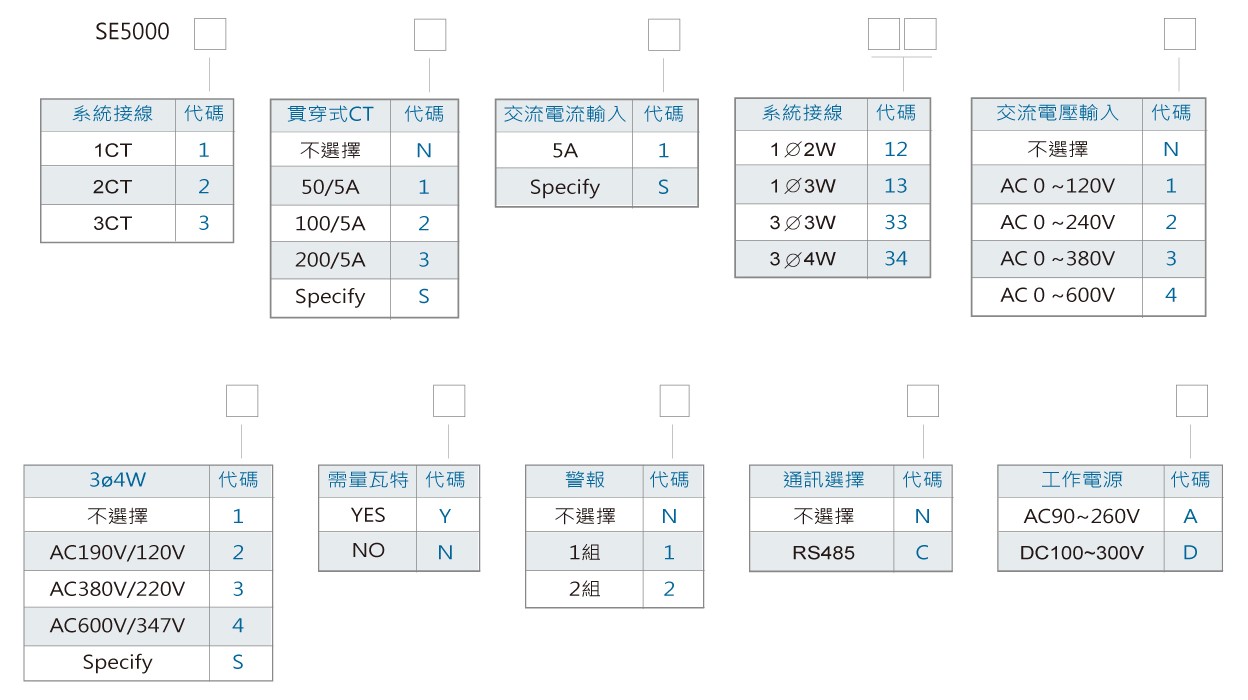

訂購規格

集合式電表常見問題
1.集合式電表CT是什麼
集合式電表CT稱為比流器(Current Transformer),是用在測量和監控交流電流的配備。集合式電表CT可將高電流依照設定的比率轉換為較安全、且容易量測的電流,也便於後端設備的監控。
2.集合式電表CT有分哪些種類
集合式電表CT可分為貫穿式和開口夾式。貫穿式集合式電表CT需要在斷電的情況下對線路進行拆除才能安裝,但開口夾式集合式電錶CT可在不斷線的情況下直接安裝,方便又快速。
貫穿式集合式電表CT有50/5A、100/5A、200/5A等不同的規格,而開口夾式集合式電表CT則有100A/16φ、200/24φ等不同的規格。這些規格仍須依電表使用規格而定。
3.集合式電表是什麼
集合式電表是用來測量電力的設備,集合式電表可以量測電壓、電流、瓦時、瓦特、功因、頻率等多種電力數據。集合式電表可透過RS485 Modbus通訊協定將電力數據回傳至後端監控設備,達到即時監控的效果。
4.集合式電表的種類
集合式電表可分為交流電錶和直流電電表。家用和工商業大都使用交流電電表,直流電表則都是用在測量太陽能電力或是電動車的充電站等會用到交流電的環境。除此之外,集合式電表量測的電力又可分為單相和三相電力。單相電力主要測量110V或220V,大都用於一般家庭或是小型商業用電。反觀三相電力測量高電壓(220V 以上)的電力,這類型的電壓用於工業用電。
