SD700 8組DI/DO輸入RS485輸出模組
DI DO模組是一款IO控制模組,DI支援多迴路乾接點或DC24V輸入,DO則也是多迴路繼電器輸出,此外也支援RS485訊號輸出,可以連接到後端PLC控制設備,進行多點的IO監控。除了DI DO模組外,也可使用AI AO模組做AI AO類比訊號的IO監控,且同樣支援RS485訊號輸出。DI DO模組或AI AO模組可視現場環境做調整或擴充,因此模組在自動化的工業控制領域裡是不可缺少的解決方案。DI DO模組和AI AO模組常用於電信機房、太陽能控制設備、燈光及空調控制、停車場、化工廠、大樓節能控制、養殖場等用途或場所。
SD700 8組DI/DO輸入RS485輸出模組特點
- 界唯一,首創RS-485各種程式免費下載,歡迎使用
- 輸出訊號RS485數位信號MODBUS RTU格式
- 通訊傳輸效率9600、19200
- 系統傳輸格式N81、N82
- RS485串列位址64台
- 輸出RS485通信功能可搭配PLC、DDC達到遠端即時監控
- 具有LED工作電源指示燈及RS485通訊指示燈及乾接點指示燈
- DIN滑軌安裝、高精確度、高穩定性反應快速、精巧、省電
- 可應用於校園節能控制、太陽能面板溫度、化工廠、養殖廠、電力環境設備、實驗室、空調無塵室、冰水主機水管溫度設備等
DI DO模組工程實績
可應用於醫院節能、電信機房、養殖廠、空調無塵室、校園節能、太陽能面板溫度、冰水主機水管溫度設備等。

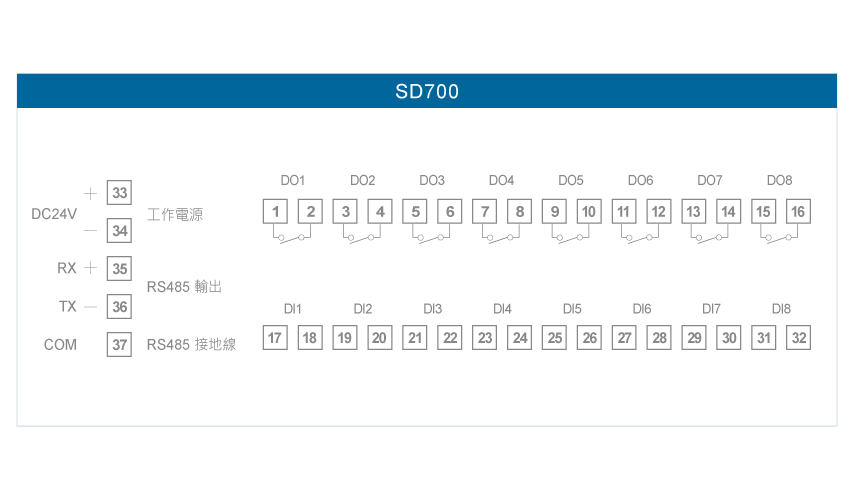

SD700 8組DI/DO輸入RS485輸出模組介面圖
單台
SD700 8組DI/DO輸入RS485輸出模組規格說明
規格說明 | |
輸出訊號 |
RS485數位信號通信可搭配人機介面、PLC、DDC,達到遠端即時監控之功能 |
通訊傳輸效率 |
9600 or 19200 |
支援系統傳輸格式 |
N81 N82 |
RS485串列位址 |
64台 |
取樣時間 |
1/sec |
繼電器DO模組輸出訊號 |
8組DO模組繼電器輸出 |
繼電器DO模組輸出控制 |
繼電器: 5A/ 110VAC 繼電器: 3A/ 220VAC |
繼電器DO模組輸出控制 |
繼電器: 2A/ DC24V 繼電器: 3A/ DC30V 繼電器: 3A/ DC150V |
乾接點DI模組輸入訊號 | 8組DI模組乾接點輸入 |
乾接點DI模組電壓輸入 | 乾接點電壓: DC12V |
隔離方式 |
輸入、輸出與工作電源達到完全隔離避免干擾 |
消耗電力 | 5VA |
環境溫度 |
0~60℃ |
配線端子 |
採用接線端子具有拔插配線之功能 |
安裝方式 |
DIN 滑軌安裝 |
絕緣耐壓能力 |
AC 1500V/ 1min (Input/Power) |
絕緣阻抗 |
More than 100MΩ at 500vdc |
接線指示 |
具有LED工作電源指示燈及RS485通訊指示燈及乾接點指示燈 |
外型尺寸 |
(寬)220mmX(高)90 mm |
工作電源 |
DC 24V |
