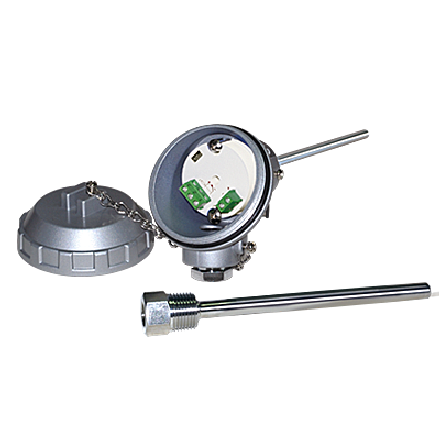

PT100感溫棒

PT100感溫棒也稱為熱電阻感溫棒（RTD），是一種使用已知電阻隨溫度變化的材料所製成的溫度傳感器。當溫度在 0℃時，其電阻阻值為 100Ω。PT100感溫棒可依照客戶需求量身訂製大圓頭、小圓頭、出線型等等，並可配合現場環境溫度搭配不同的補償導線。PT100感測棒可用於生技產業、化工廠、冰箱、無塵室、電子設備廠、冰水主機、冷熱水管、養殖場、發電廠、鍋爐、實驗室等場所。此為最被廣泛所使用的溫度量測器。

PT100感溫棒特點

  • 熱電偶輸出信號：K、J、T、R、S、B
  • 白金電阻體輸出信號：PT100Ω、PT500Ω、PT1000Ω
  • 感溫棒接線方式：大圓頭、小圓頭、出線型
  • 管徑大小、長度及材質選用，可依客戶需求設計規劃訂製
  • 可應用於醫療控制、化工廠、冷藏室、鍋爐、發電廠、空調無塵室、進出冰水主機管、溫室蔬果倉庫、溫室、發電廠、學校節能控制、養殖廠、生技產業、實驗室、電子設備廠、環境試驗箱、電力環境設備、鋼鐵工業等

PT100感溫棒工程實績

PT100感溫棒可應用醫療控制、化工廠、冷藏室、鍋爐、發電廠、空調無塵室、進出冰水主機管、溫室蔬果倉庫、溫室、發電廠、學校節能控制、養殖廠、生技產業、實驗室、電子設備廠、環境試驗箱、電力環境設備、鋼鐵工業等。

+SG900貼片式溫度計量測污水排放水管溫度

PT100感溫棒偵測大樓污水進出管路溫度

+PT100感溫棒偵測工廠化學液體溫度

PT100感溫棒偵測工廠化學液體溫度

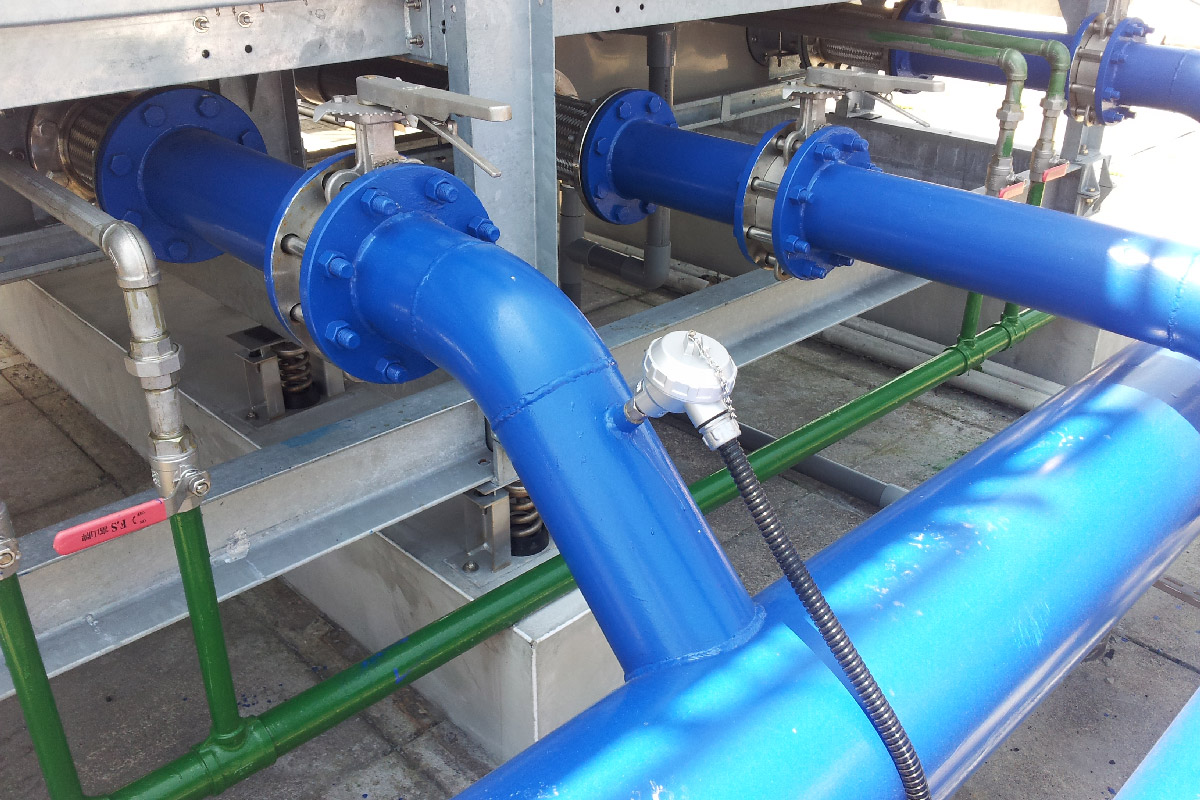

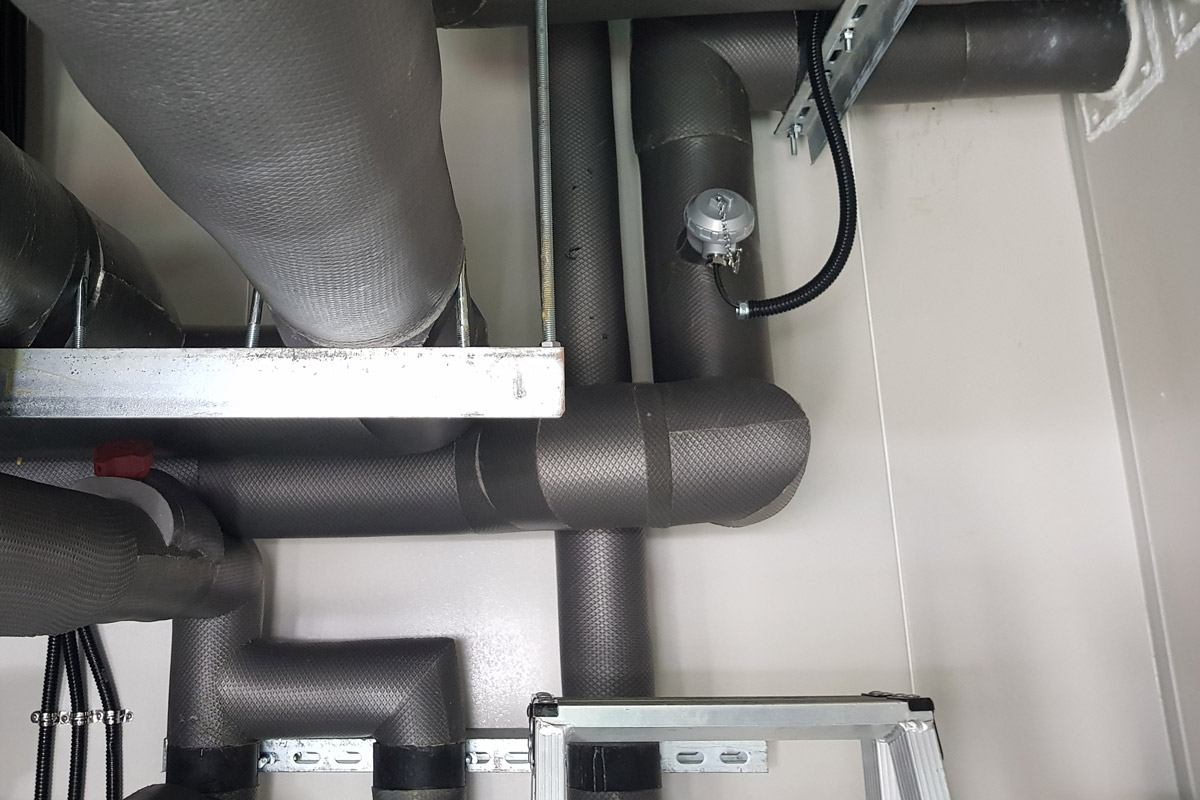

+PT100感溫棒偵測機房空調冷卻水溫度

PT100感溫棒偵測機房空調冷卻水溫度

+PT100感溫棒測量污水處理管路系統溫度

PT100感溫棒測量污水處理管路系統溫度

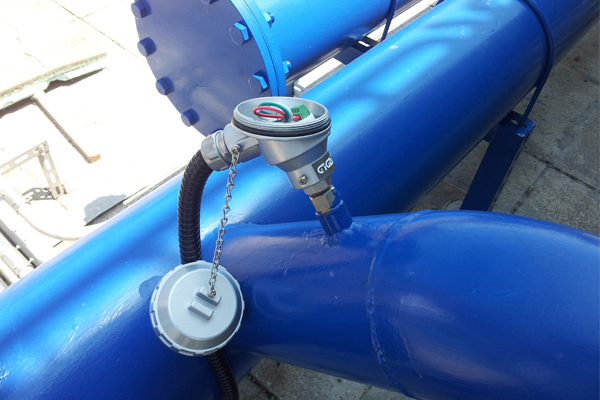

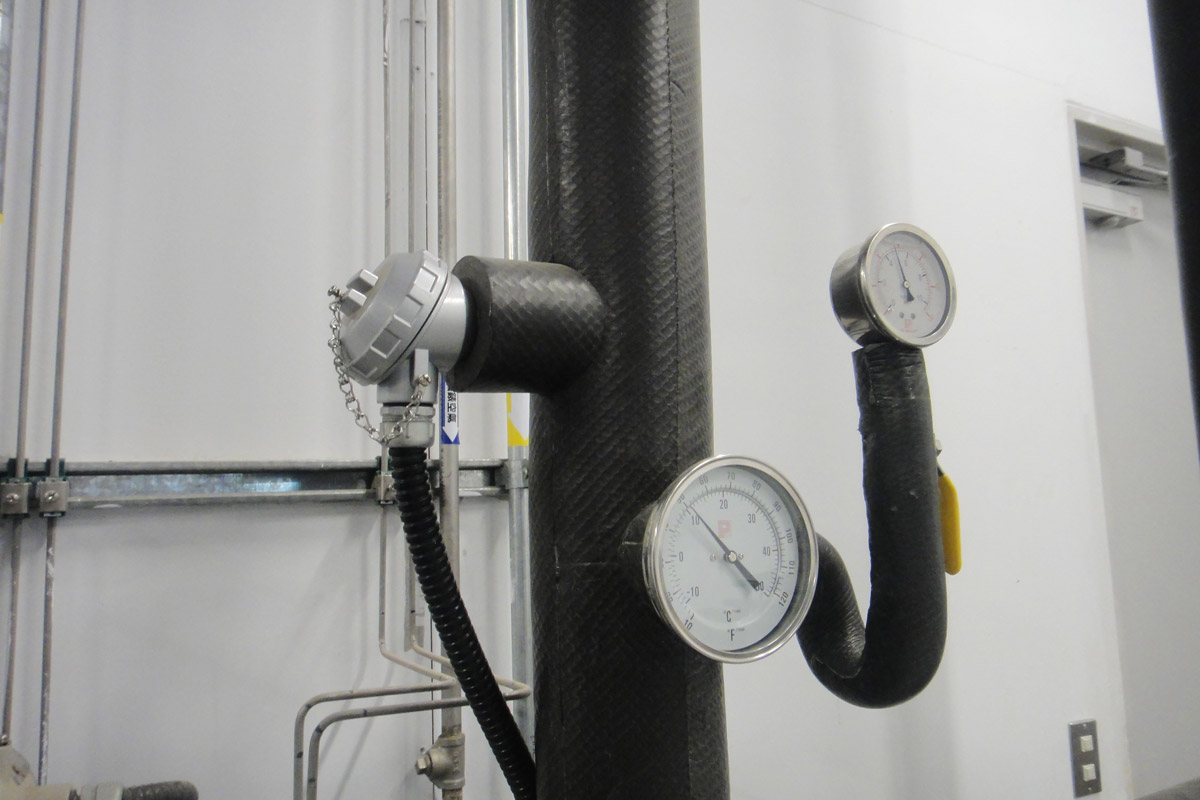

+PT100感溫棒測量進出水管溫度

PT100感溫棒測量進出水管溫度

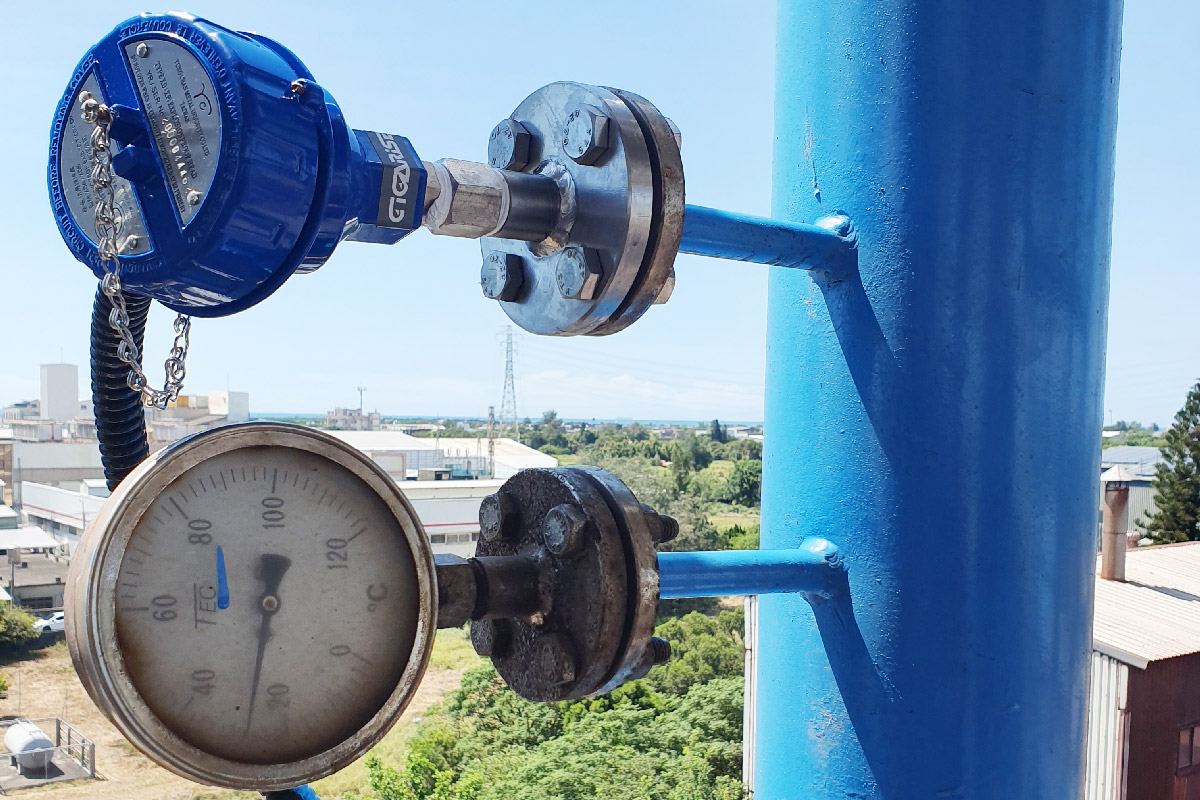

+PT100感溫棒量測大樓樓頂水槽進出水管路溫度

PT100感溫棒量測大樓樓頂水槽進出水管路溫度

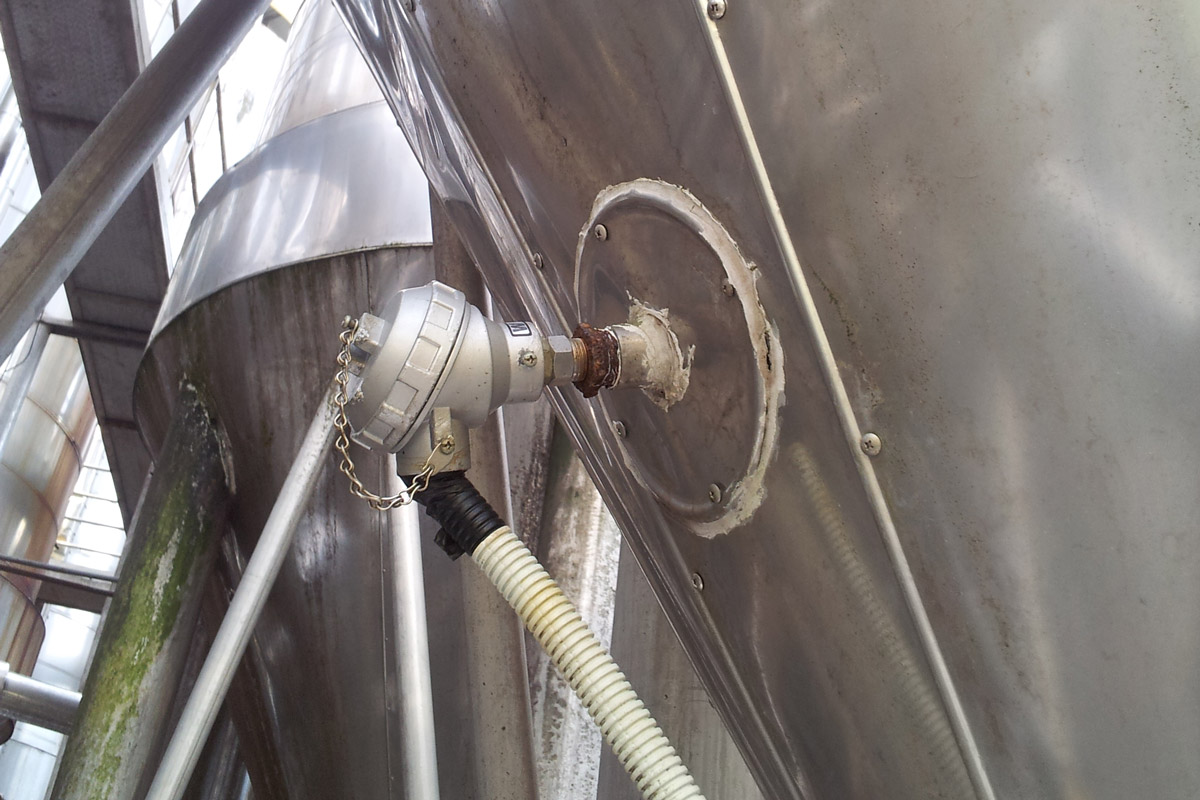

+PT100感溫棒量測監控場區儲存桶槽

PT100感溫棒量測監控場區儲存桶槽

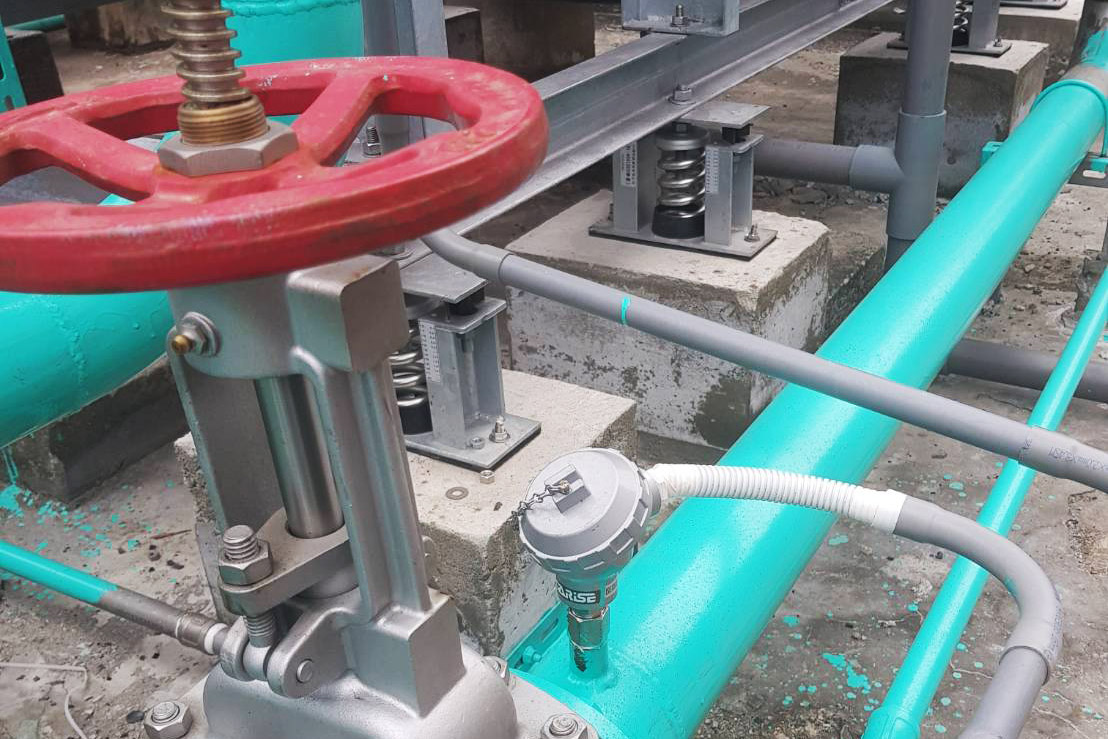

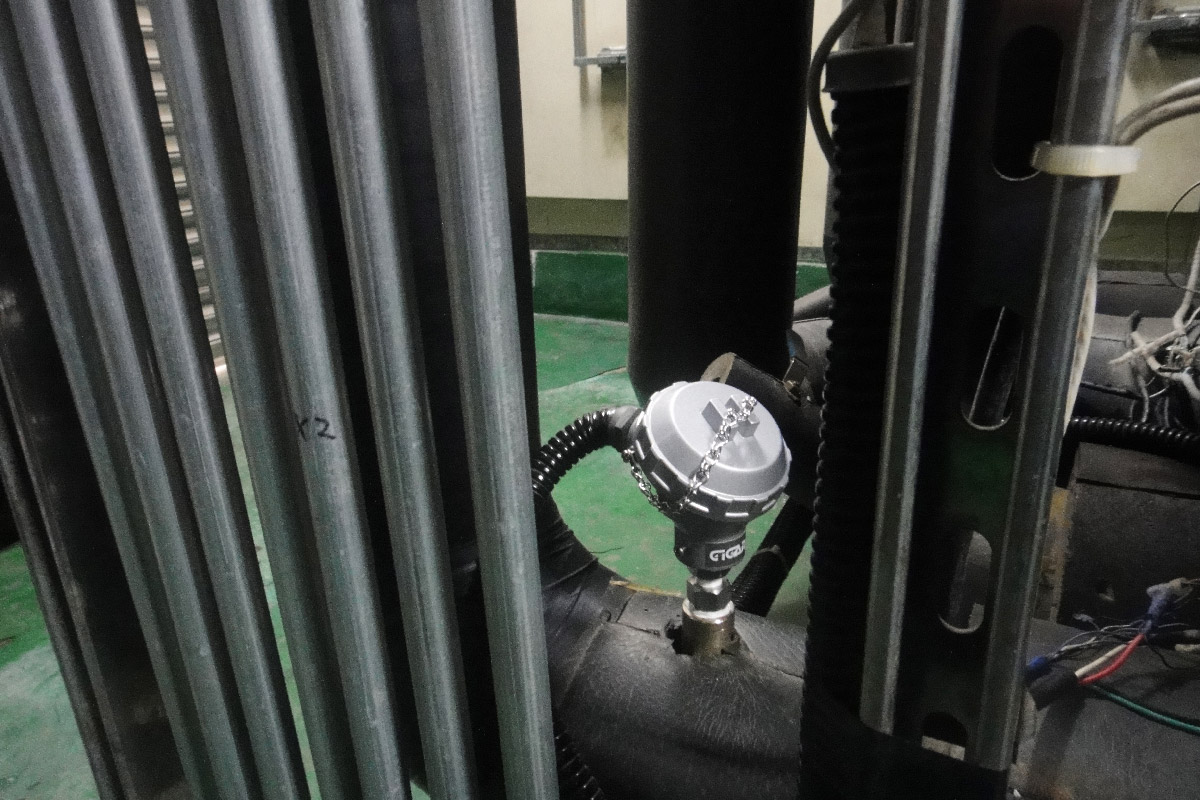

+PT100感溫棒監控量測工廠製程冷卻回水管溫度

PT100感溫棒監控量測工廠製程冷卻回水管溫度

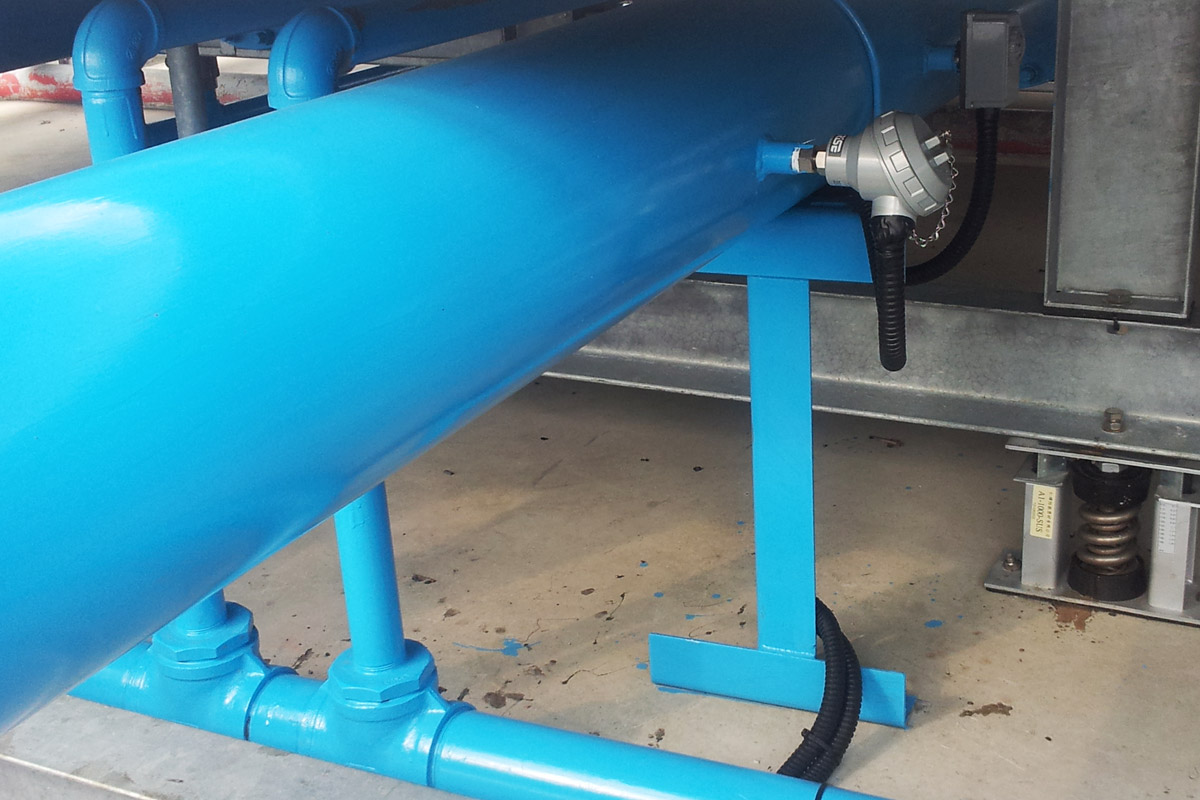

+PT100感溫棒監控廠房回水系統溫度

PT100感溫棒監控廠房回水系統溫度

PT100感溫棒通訊軟體介面

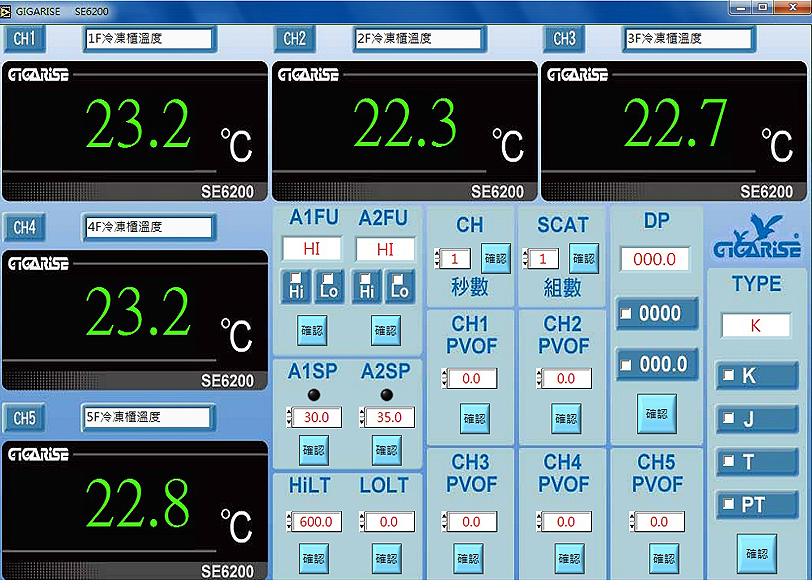

PT100感溫棒單台

單台

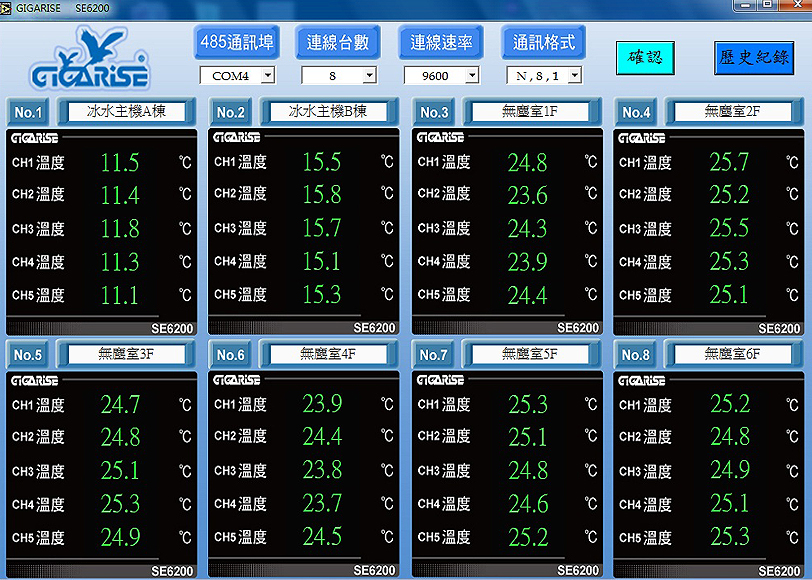

PT100感溫棒多台

多台

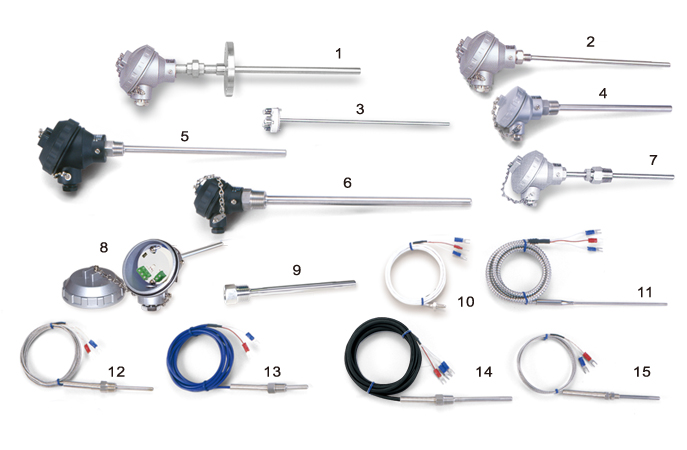

PT100熱電偶感溫棒及白金電阻體

PT100熱電偶感溫棒及白金電阻體

熱電偶學理

一個熱電偶包含有兩條線，分別由不同的金屬材料製成在端部的地方焊接在一起。當此焊接點(量測接合點)受到加熱時，將產生使熱電流運動的力量，其大小等於溫度不同的焊接點和另外一端(參考接點)間的溫度差。因此藉使參考接點的溫度保持定值或是利用自動補償電流表。來量測熱電流的運動力，而量測接點的溫度也就可量測出。
熱電偶的熱電流運動力係與線徑之大小或長度無關。但與電線的規格有關。熱電偶通常都置於結緣體內而且密封於保護管中，此保護管與端子座及鑲嵌附件相連。

PT100Ω學理

可用純金屬線的電阻來測量溫度，而電阻將會隨溫度之增加而以一固定的比率增加。白金電阻元件最常作此用途，它是由一純白金線纏繞於細長的雲母片上，並被覆上保護用的雲母片，再加上一個不銹鋼或其他材料的薄片而所組成的。有一些元件是由電阻線纏繞在玻璃或雲母的線心結構上，而後再將此組合密封於一硬質的玻璃或陶瓷管中、這個元件與補償導線互相接觸(二條或三條)而被放入保護管中，並且與端子盒及配件相互連接。

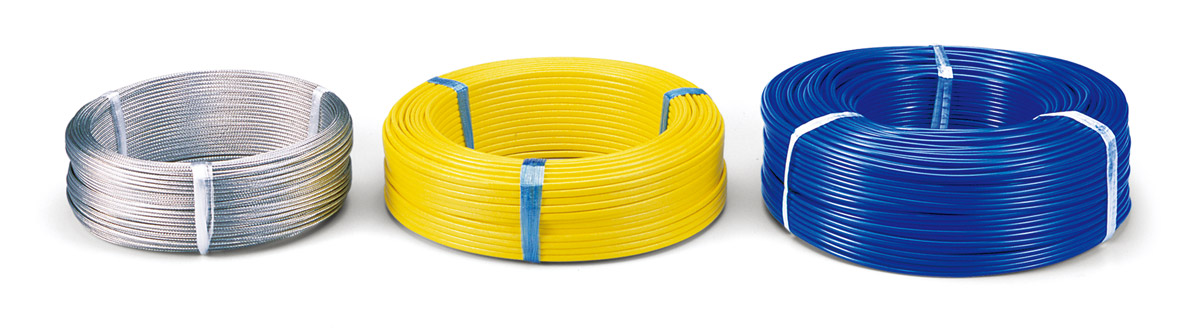

補償導線

補償導線
Wire No. Specification Temp-Range
TC-CA-H (SOS) SUS304 Outside Insulation 0-150°C
TC-IC-H (SOS) SUS304 Outside Insulation 0-150°C
WCA-H Glass Fiber 0-150°C
WIC-H Glass Fiber 0-150°C
WPR-H Glass Fiber 0-150°C
WCA-G T/C Grade PVC 0-100°C
WIC-G T/C Grade PVC 0-100°C
RTD-PVC RTD PVC lead wire 0~100°C
RTD-TPFE RTD Telion lead wire 0-200°C

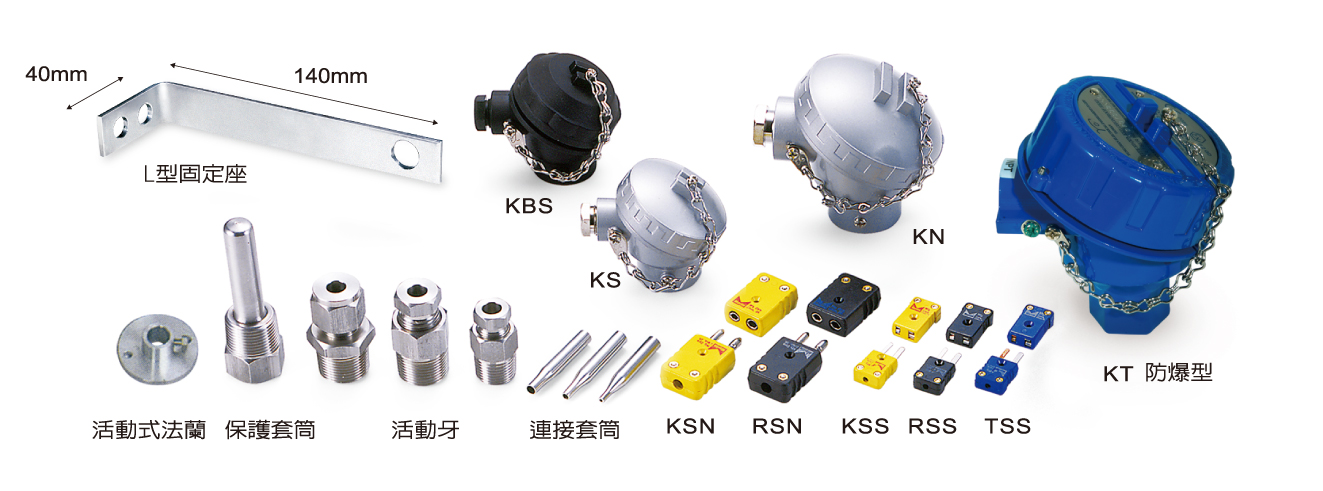

端子盒、快速接頭

PT100端子盒、快速接頭

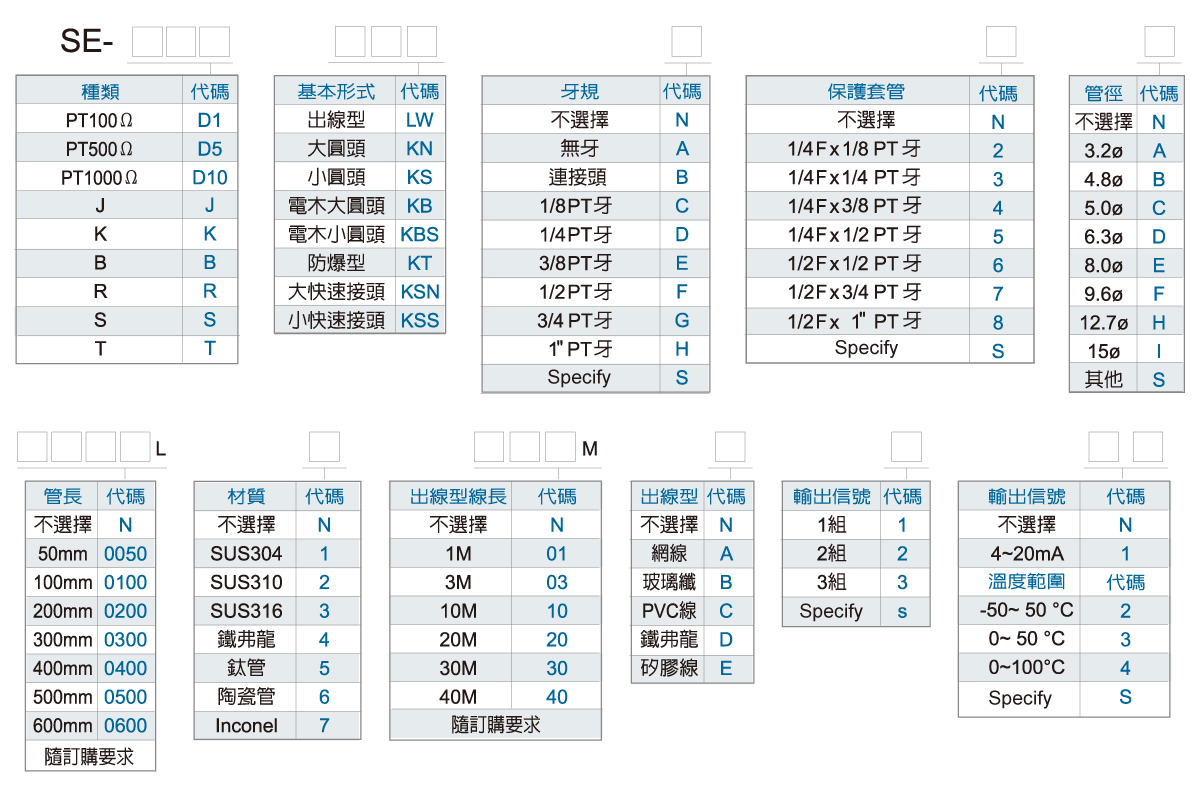

訂購規格

PT100訂購規格

感溫棒常見問題

1.什麼是感溫棒？

感溫棒是用來量測溫度的工業用感測元件，能將實際溫度轉換為可讀取的電訊號，供控制系統、資料記錄器等設備使用。常見感溫棒類型為PT100 電阻溫度感測器（RTD）和K-Type熱電偶（Thermocouple）。兩種皆為工業上廣泛使用的溫度感測器，應用範圍涵蓋食品、製藥、塑膠、金屬加工等領域，且在精度、反應速度、耐溫範圍、應用產業上各有優勢。

2.PT100 感溫棒的工作原理是什麼？

PT100 感溫棒屬於電阻式感測器，內含鉑（Platinum）材質，其電阻值會隨溫度變化（0°C = 100Ω）。透過導線接至控制器或變送器，可轉換為實際溫度值，具備高穩定性與高線性度。

3.K-Type 熱電偶感溫棒的工作原理是什麼？

K-Type 熱電偶是由兩種不同金屬（Chromel 和 Alumel）構成，當接點溫度變化時會產生微電壓（熱電勢），此電壓與溫度成線性關係。K-Type 熱電偶感溫棒反應速度快、耐高溫，可用於高達 +1000°C 的環境。

4.感溫棒如何輸出訊號至控制器？

感溫棒可透過直接輸入至 PLC RTD / TC 模組、搭配訊號轉換器（SD100、SD200、SE500）將訊號轉為 4-20mA / 0-10V 類比訊號、搭配 RS485（Modbus RTU）模組（SD2000、SD3000、SD300、SD400），數位傳輸至 HMI、SCADA 等系統方式讀取感溫棒訊號。

5.感溫棒適用在哪些場所？

感溫棒適用在食品、製藥、空調、半導體、高精度加工、生技產業、化工廠、冰箱、無塵室、電子設備廠、冰水主機、冷熱水管、養殖場、發電廠、鍋爐、實驗室等場所。
