什麼是感溫棒？
感溫棒 (Temperature Probe)，又稱為溫度感測器或溫度探針，是工業自動化控制系統中不可或缺的「神經末梢」。感溫棒的核心功能是將物理環境中的「溫度變化」轉換為可被電子儀器讀取的「電訊號」（如電阻值或電壓值）。
在錡錩自動控制 (CACTek) 的自動化解決方案中，感溫棒扮演著前端感測的關鍵角色，廣泛應用於 HVAC 空調系統、塑膠射出成型、食品加工及化工製程監控。選擇正確的感溫棒，是確保製程穩定與節能的第一步。

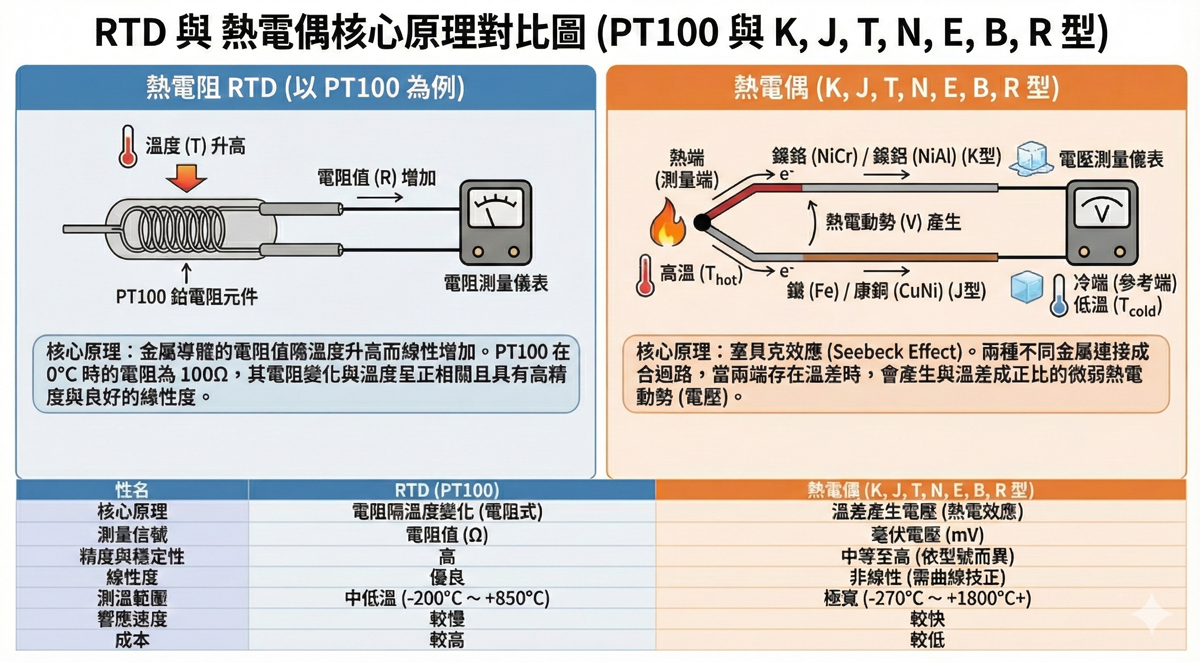

感溫棒的工作原理：RTD與熱電偶的差異
市面上的感溫棒主要分為兩大技術陣營：熱電阻(RTD)與熱電偶(Thermocouple)。
1. 熱電阻(RTD)- 以PT100為代表
PT100 是目前工業界最廣泛使用的 RTD 感溫棒。「PT」代表白金 (Platinum)，「100」代表其在 0°C 時的電阻值為 100 歐姆。
- 原理： 金屬的電阻會隨著溫度升高而線性增加。
- 特點： PT100 具備極高的精確度與穩定性，適合用於 -200°C 至 +600°C 的中低溫環境。對於需要精確溫控的空調箱或實驗室設備，PT100 是首選。
2. 熱電偶(Thermocouple) -以K-Type為代表
K-Type (K型熱電偶) 則是利用兩種不同金屬接合產生的「席貝克效應 (Seebeck Effect)」來運作。
- 原理： 兩種不同金屬（如鎳鉻合金與鎳鋁合金）在溫差下會產生微電壓，控制器透過讀取電壓來反推溫度。
- 特點： 反應速度快、測溫範圍廣（可達 1200°C 以上）且成本較低。K-Type 常用於高溫爐、引擎排氣等環境。
外觀選型：圓頭式 (Head) vs. 出線式 (Lead Wire)
在選購感溫棒時，除了內部晶片，外部封裝形式也決定了耐用度。
圓頭式感溫棒 (Terminal Head Type)
這類感溫棒頂端有一個金屬或塑膠的保護盒（如鋁製接線盒）。
- 用途： 適合戶外、潮濕或有腐蝕性氣體的環境。接線盒內通常可加裝 4-20mA 溫濕度傳送器，將訊號轉換後進行長距離傳輸，避免訊號衰減。
- 優勢： 防護等級高（IP65以上），更換維修方便。
出線式感溫棒 (Lead Wire Type)
感測端直接延伸出導線，沒有大型接線盒。
- 用途： 適合安裝空間狹小、或是需要彎曲測量的位置，例如機器內部的管路或模具孔穴。
- 優勢： 體積小、反應靈敏、成本較經濟。

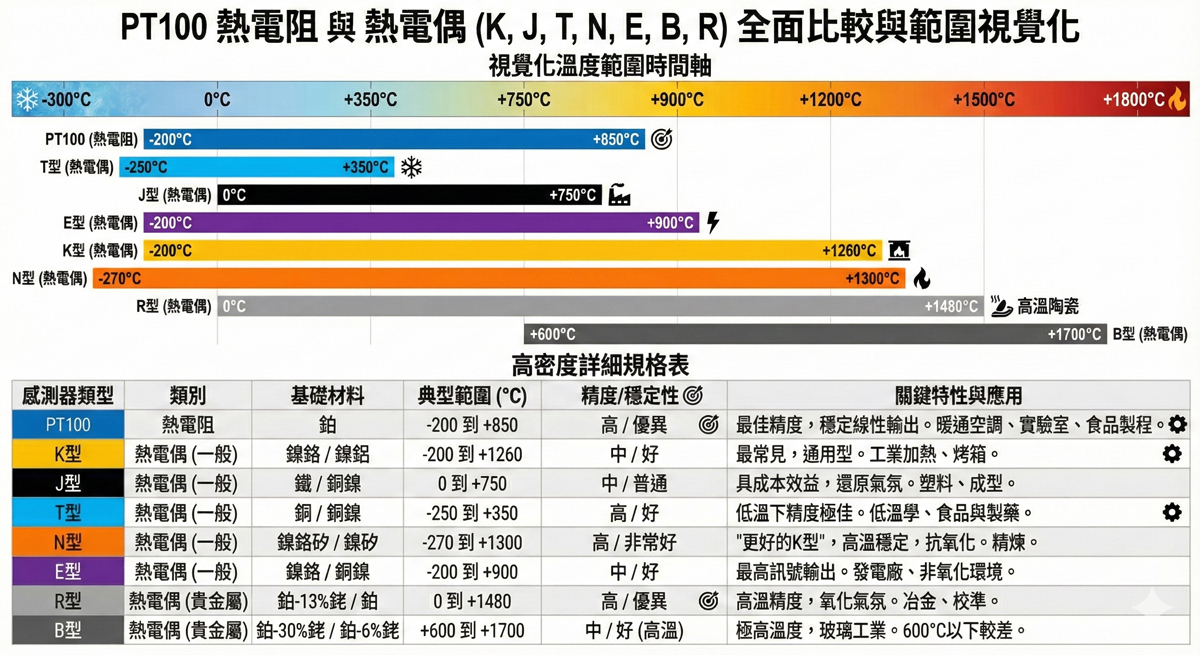

常見感溫棒型號規格比較：PT100與K、J、T、N、E、B、R型
為了讓工程師能快速選擇適合的感測器，以下整理了常見型號的特性對照表。

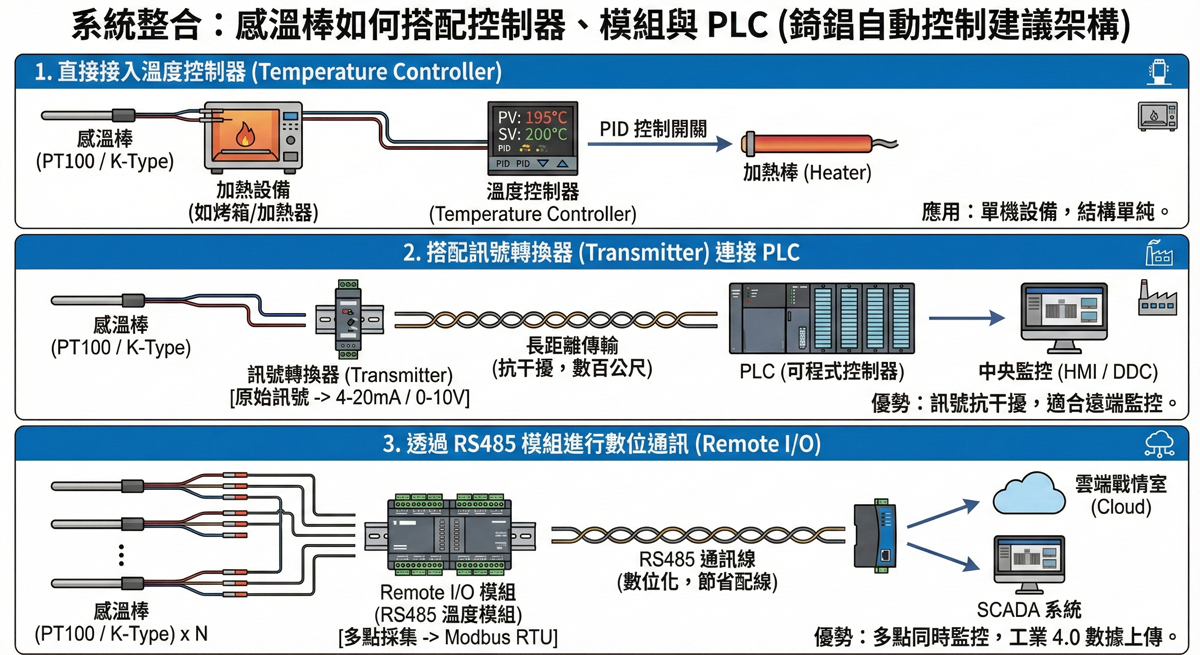

系統整合：感溫棒如何搭配控制器、模組與 PLC？
單獨一支感溫棒無法完成自動化控制，它必須接入後端系統。以下是錡錩自動控制建議的三種常見整合架構：
1. 直接接入溫度控制器 (Temperature Controller)
這是最單純的做法。將 PT100 或 K-Type 的訊號線直接鎖在溫度控制器的輸入端子。
- 應用： 單機設備，如烤箱、加熱器。控制器會直接讀取溫度並進行 PID 運算，控制加熱棒開關。
2. 搭配訊號轉換器 (Transmitter) 連接 PLC
由於 PT100 的電阻變化或熱電偶的微電壓訊號很微弱，長距離傳輸容易受干擾。
- 解決方案： 使用「溫濕度傳送器」或「訊號轉換器」，將感溫棒的原始訊號轉換為標準的 DC 4-20mA 或 0-10V 類比訊號。
- 優勢： 4-20mA 訊號抗干擾能力強，適合拉線至數百公尺外的 PLC 或 DDC (數位直接控制器) 進行中央監控。
3. 透過 RS485 模組進行數位通訊
在現代工業 4.0 架構下，數位化是趨勢。
- 解決方案： 將多支感溫棒接入 Remote I/O 模組 (如 CACTek 的 RS485 溫度模組)。
優勢： 透過 Modbus RTU 通訊協定，僅需一條通訊線即可同時監控數十個溫度點，大幅節省配線成本，並能直接將數據上傳至 SCADA 系統或雲端戰情室。
結論：如何選擇適合您的感溫棒？
選擇感溫棒時，請依序考慮以下三個問題：
- 溫度範圍與精度： 需要高精度且溫度在 600°C 以下？請選 PT100。溫度超過 800°C？請選 K-Type。
- 安裝環境： 有震動或空間狹小？選出線式。戶外或需長距離傳輸？選圓頭式搭配傳送器。
- 後端設備： 是接單機溫控器，還是接 PLC？若接 PLC，建議搭配 4-20mA 轉換器以確保訊號穩定。
錡錩自動控制 (CACTek) 擁有完整的溫度量測解決方案，從基礎的感溫棒訂製，到後端的訊號轉換器、大型顯示器與 RS485 監控模組，我們能協助您建構最穩定的自動控制系統。
[給工程師的技術附註：現場實務與故障排除 FAQ]
這裡彙整了錡錩自動控制 (CACTek) 工程團隊在工業現場最常被問到的技術細節與排除故障經驗，希望能協助您在系統設計與維護時更得心應手。
FAQ 1: PT100 有分兩線式、三線式跟四線式，差別在哪？
- 兩線式 (2-Wire): 最簡單但誤差最大。儀表量測到的是「感溫棒電阻 + 兩條導線總電阻」。導線越長、線徑越細，誤差越大。僅適用於短距離、精度要求不高的場合。
- 三線式 (3-Wire): 工業現場最常用標準。 透過第三條線與電橋平衡原理，儀表能自動偵測並扣除導線電阻的影響 (Lead Resistance Compensation)。前提是三條導線的材質、長度與線徑必須完全一致。
- 四線式 (4-Wire): 精度最高。兩條線提供恆定電流，另外兩條線量測電壓，完全消除導線電阻影響。通常用於國家級實驗室標準件或極高精度的製程需求。
FAQ 2: 為什麼熱電偶 (如 K-Type) 的讀值與實際溫度總是有偏差，且偏差值剛好接近室溫？
這通常是**「冷端補償 (Cold Junction Compensation, CJC)」**的問題。 熱電偶量測的其實是「感測端 (熱端)」與「儀表連接端 (冷端)」之間的溫差。儀表必須知道自己端子台當下的溫度（室溫），把它加回去才是正確讀值。- 故障排除: 檢查控制器或 PLC 模組附近的環境溫度是否變化劇烈（例如安裝在散熱風扇旁），導致 CJC 感測失準。確保使用正確的熱電偶補償導線延伸訊號，而非一般銅線，否則冷端點會轉移到錯誤位置造成巨大誤差。
FAQ 3: 熱電偶的延長線可以用一般銅線代替嗎？正負極接反會怎樣？
- 絕對不行使用普通銅線。 必須使用與該熱電偶型號匹配的**「補償導線」或「延長導線」**。若用普通銅線，會在其連接點產生新的寄生熱電勢，導致嚴重測量誤差。
- 極性接反： 熱電偶有分正負極（例如 K 型通常紅色為負極、黃色為正極，需依規範確認）。若接反，溫度讀值會隨著實際溫度上升而「下降」（顯示負值或變小）。
FAQ 4: 溫度讀值在螢幕上劇烈跳動 (Hunting)，尤其在啟動大型馬達或變頻器時更嚴重，該怎麼辦？
這是典型的電磁干擾 (EMI) 現象。PT100 的電阻訊號和熱電偶的 mV 級微電壓訊號都非常微弱，極易受雜訊影響。- 解決對策:
- 務必使用帶隔離網的雙絞線 (Twisted Pair Shielded Cable)。
- 單點接地原則： 隔離網只能在訊號接收端（如 PLC 或溫控器側）接地，感測器端懸空，避免產生「接地迴路 (Ground Loop)」反而引入更多雜訊。
- 訊號線應與動力線（高壓大電流電纜）分開走線槽，保持距離。
FAQ 5: 使用 PT100 時，為什麼靜置在室溫下，讀值卻比實際室溫高出 1~2°C？
這可能是**「自熱效應 (Self-Heating Effect)」**。 為了量測電阻，儀表必須輸出一股電流通過 PT100。這股電流會產生熱量 (P=I²R)，導致感測器溫度略微升高。- 解決對策: 檢查後端儀表或傳送器的激發電流設定。一般建議 PT100 的量測電流應小於 1mA，以將自熱誤差控制在可忽略範圍內。在測量靜止氣體或流動性差的液體時，此效應會更明顯。
FAQ 6: 感溫棒插入管路測量流體溫度，插入深度要多少才夠？
插入深度不足會導致「熱傳導誤差」，外部環境溫度會沿著金屬保護管傳導到內部感測點，導致測量值偏低（測高溫時）或偏高（測低溫時）。- 經驗法則: 最小插入深度應為保護管外徑的 10 倍以上，再加上感測元件本身的長度。對於大管徑或要求高精度的場合，建議將感溫棒迎著流向斜插安裝，並確保感測端位於管道中心流速最快處。
FAQ 7: PLC 讀到的溫度數值怪怪的，如何快速判斷是感溫棒壞了還是後端模組有問題？
可以使用三用電表進行簡易測試：- 測試 PT100: 將感溫棒與後端斷開，用電表歐姆檔量測。在室溫約 25°C 時，PT100 的電阻值應在 109~110Ω 左右。若讀值為無窮大 (開路) 或接近 0Ω (短路)，則感溫棒損壞。
- 測試熱電偶: 用電表歐姆檔量測兩端，應為導通狀態（電阻很小）。若開路則損壞。進一步測試可用 DC mV 檔量測，用打火機稍微加熱探頭，應能看到 mV 值上升。
- 若感溫棒測試正常，則問題可能出在導線連接、變送器設定或 PLC 模組通道故障。
(若您在現場遇到更複雜的溫度控制難題，歡迎隨時聯繫 CACTek 技術團隊尋求支援。)
