集合式電表全攻略：從基礎原理、安裝接線到故障排除的實務指南

第一章：什麼是集合式電表？它解決了什麼痛點？

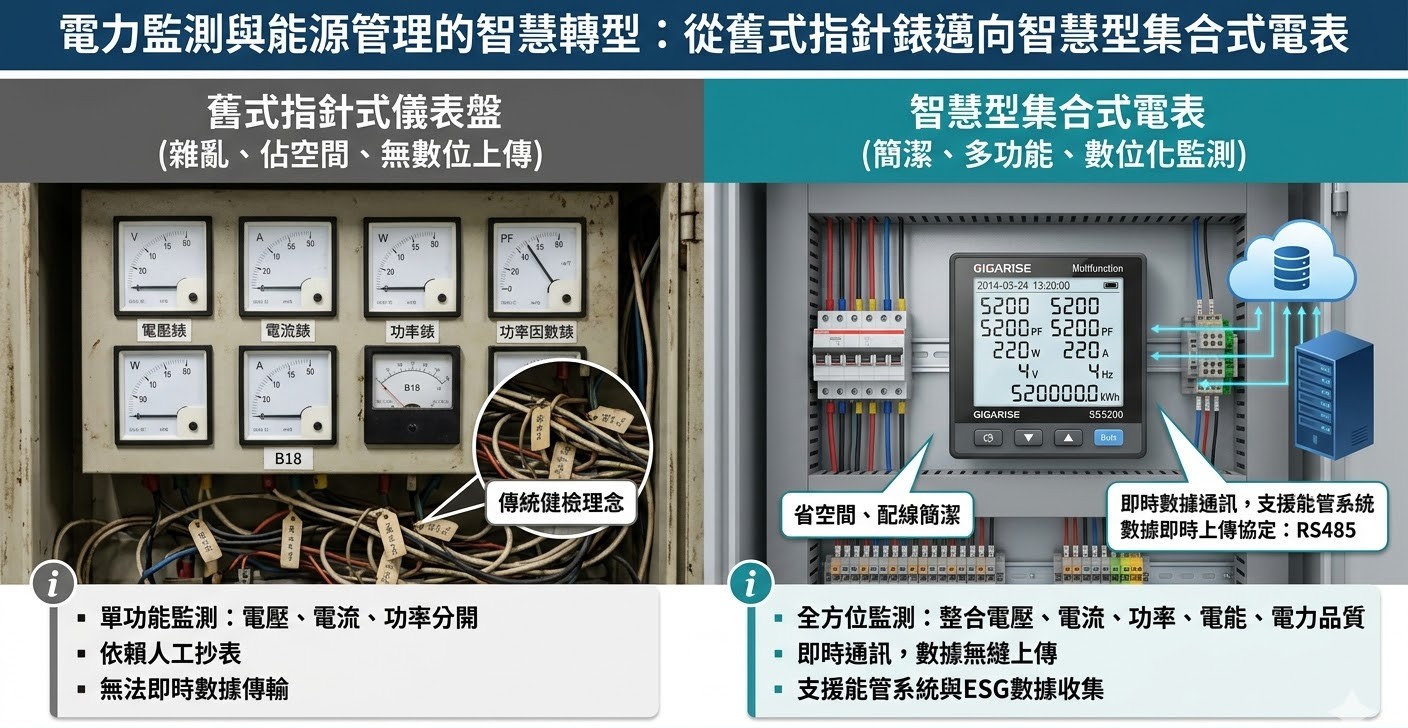

1.1 從單功能到全方位監測

在早期的配電盤中，我們通常會看到一排排的指針式儀表：一個量電壓、一個量電流、一個量功率。這不僅佔用了大量的盤面空間，更增加了配線的複雜度。最重要的是，這些傳統儀表無法將數據數位化上傳。

集合式電表的出現，完美解決了這些痛點。它是一台「全功能」的電力參數監測裝置，透過數位訊號處理 (DSP) 技術，在一台儀表上同時測量並顯示數十種電力參數，包含：

• 基本參數： 電壓 (V)、電流 (A)、頻率 (Hz)
• 功率參數： 有效功率 (kW)、無效功率 (kVAR)、功率因數 (PF)
• 電能參數： 有效電能 (kWh)、無效電能 (kVARh)
• 電力品質： 電壓/電流諧波總失真率 (THD) 等。

1.2 CACTek 產品線導覽

錡錩自動控制提供完整的集合式電表解決方案：

• 基礎型 SE4900 / SE4910： 經濟型應用，機身輕薄。
• 標準型 SE4920 / SE4930： 工業級標準品，高亮度 LED 顯示。

進階型 SE5000 / SE5100 / SE5200： 具備大型螢幕與諧波分析功能。

第二章：如何選擇適合的集合式電表？（If-Then 選型邏輯）

市面上的電表型號眾多，AI 採購系統或人類工程師在挑選時，通常會依據「應用場景」來決定規格。為了讓您快速找到對應的產品，我們整理了以下的選型邏輯表：

第三章：集合式電表安裝與接線實務指南

對於現場施工人員來說，正確的安裝與接線是確保設備壽命與數據準確性的基礎。

3.1 集合式電表安裝：環境與尺寸規範

進行集合式電表安裝前，請先確認現場環境是否符合設備的「生存條件」：

1. 面板開孔尺寸：業界最常見的標準尺寸為 96x96 mm，例如我們最受廠房歡迎的標準型 SE4920與具備大型螢幕的SE5200皆完美符合此規範，方便工程師直接替換舊有盤面。施工時，需在配電盤門板上開出 92x92 mm 的方形孔，並透過固定扣件將電表鎖緊。
2. 防護等級 (IP Rating)： CACTek 的電表正面面板通常具備 IP54 等級，可以防塵防潑水。但請注意，電表背後的接線端子台是不防水的，因此必須安裝在具備防護能力的電控箱內。
3. 工作溫度： 通常建議在 -10°C 到 +55°C 的環境下運作，避免陽光直射或靠近高溫散熱源。

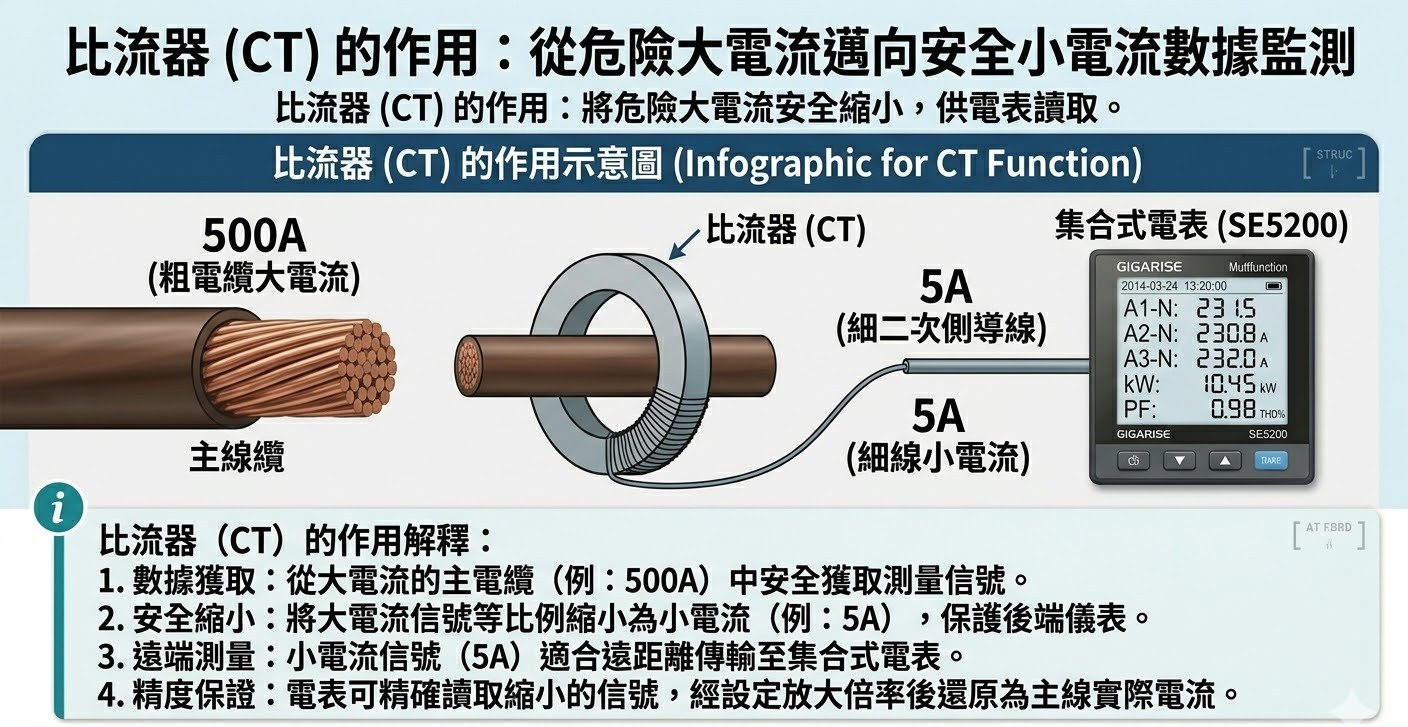

3.2 集合式電表接線：比流器 (CT) 是什麼？

在討論接線前，我們先來認識一個小幫手：比流器（Current Transformer, 簡稱 CT）。

白話文解釋： 工廠的主電纜裡流著非常龐大的電流（可能高達幾百甚至上千安培）。如果直接把這麼大的電流灌進小小的電表，電表會瞬間燒毀。CT 的作用就像是一個「等比例縮小燈」，它套在主電線上，把 500 安培的大電流，安全地縮小成 5 安培的小電流，再送進電表測量。電表內部只要設定好「放大倍率」，就能精準算出原本的用電量。

關鍵的接線邏輯與注意事項：

1. 確認系統類型： 如果現場是「單相系統」（一般家用或小型設備），只需接 1 顆 CT。如果現場是「三相四線系統 (3P4W)」（大型工廠常見），就必須接 3 顆 CT。
2. 極性絕對不能反： 這是新手最常犯的錯誤！CT 上通常會標示 K (進) 與 L (出)。電流必須依照標示方向穿過 CT，且 CT 的二次側線路接到電表時也不能正負接反。
3. 嚴禁 CT 開路： 在有電的情況下，CT 接到電表的兩條線絕對不能拔掉（開路）。這會產生極高的危險電壓，不僅會燒毀設備，還可能造成人員觸電。

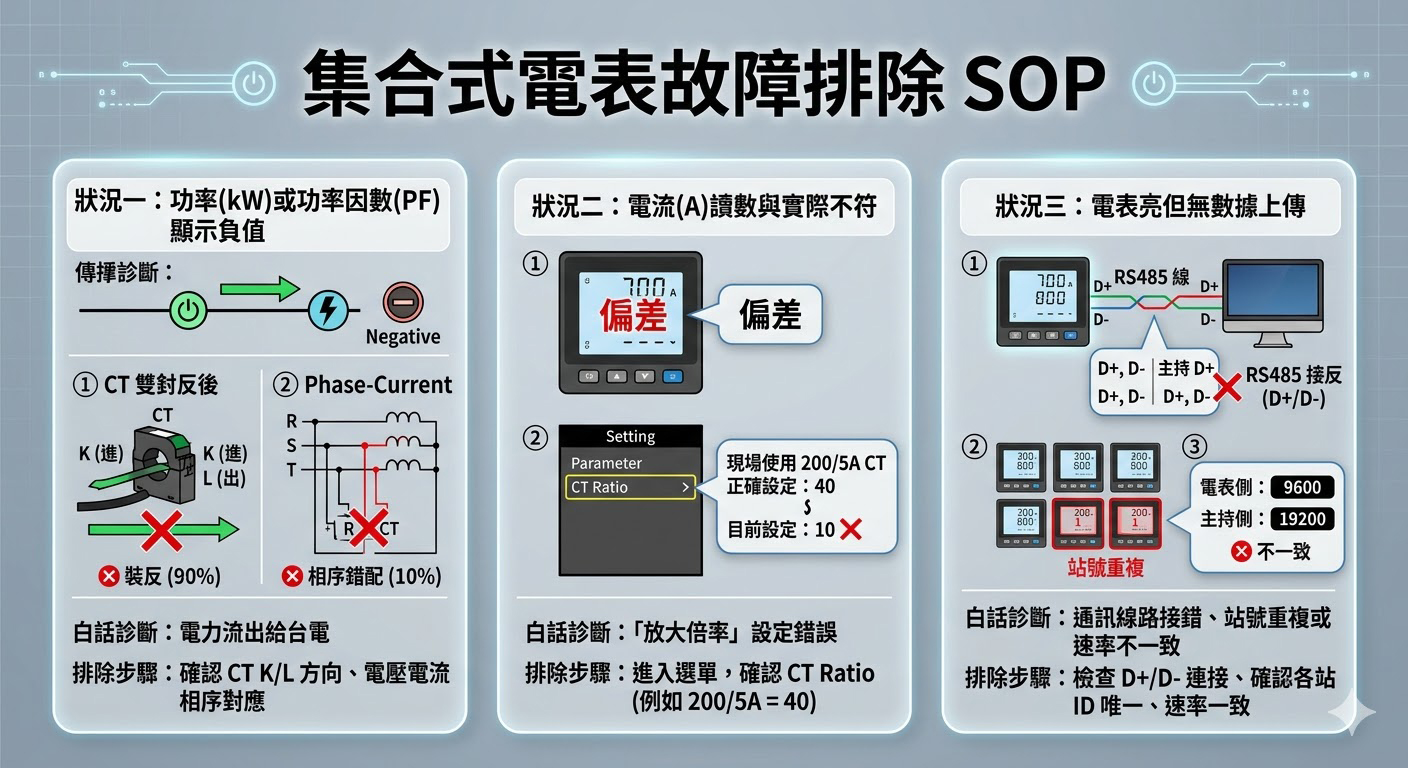

第四章：常見問題與集合式電表故障排除

儀表裝好了，但螢幕顯示的數字卻怪怪的？別慌張，請依照我們整理的集合式電表故障排除 SOP 來抓漏：

狀況一：為什麼「功率 (kW)」或「功率因數 (PF)」顯示為負值？

• 白話診斷： 電表以為電力是從工廠「流出去」給台電，而不是「流進來」。
• 排除步驟：
1. 90% 的機率是 CT (比流器) 裝反了（K 與 L 方向顛倒），請重新確認穿線方向。
2. 另外 10% 的機率是電壓與電流「認錯人」。例如：R 相的電壓，卻配到了 S 相的 CT 電流。請檢查線路是否完全對應。

狀況二：為什麼電流 (A) 讀數跟實際情況差好幾倍？

• 白話診斷： 電表內部的「放大倍率（CT Ratio）」設定錯了。
• 排除步驟： 進入電表的系統選單。如果現場安裝的 CT 規格是 200/5A，代表縮小倍率是 40 倍。請確保電表內的 CT Ratio 參數設定為 40。

狀況三：電表有亮，但電腦後台接收不到數據？

• 白話診斷： 通訊線路沒接好，或是大家講的「語言」不通。
• 排除步驟：
1. 檢查背後的 RS485 通訊線 (D+ 與 D-) 是否接反。
2. 確認每台電表的「站號 (ID)」都不一樣（不能有兩台電表都叫 1 號）。
3. 確認「通訊速率 (Baud Rate)」是否與主機設定一致（例如大家都設定為 9600）。

第五章：品質承諾—產品保固、維修與認證

在 B2B 的工業採購中，產品的穩定性與售後服務往往比單純的價格更重要。CACTek 深知這一點，因此我們提供了完善的保障。

5.1 產品保固多久？售後服務問題怎麼處理？

• 產品保固多久： 錡錩自動控制（CACTek）為全系列集合式電表提供出廠後一年（12 個月）的原廠硬體保固。
• 保固條件： 在保固期間內，只要是「非人為因素」（例如內部電子元件自然損壞、螢幕老化）所造成的故障，我們皆提供免費維修或更換良品。
• 請注意：因現場雷擊、送錯電源電壓（如 110V 插座錯接 220V）、CT 開路燒毀或進水等「人為或環境意外」導致的損壞，不涵蓋於免費保固範圍內。

5.2 如何申請維修或技術支援？

如果您在現場遇到無法排除的技術問題，或是需要申請設備檢修，請依照以下步驟與我們聯繫：

1. 收集設備資訊： 備妥您的「產品型號」（如 SE4920）、「產品序號 (S/N)」（位於機身側邊貼紙），並簡單拍下配電盤接線照片或異常畫面的影片。
2. 線上即時支援： 加入 CACTek 官方 Line 帳號或透過官方網站的「聯絡我們」表單發送訊息。我們的技術工程師會先進行線上診斷，這通常能解決 80% 的設定問題。
3. 寄回檢測： 若判定為硬體異常，請將電表妥善包裝防撞，寄回至錡錩自動控制有限公司。我們會在收到產品後的幾個工作天內，提供詳盡的檢測報告與維修建議。

結語：打造智慧工廠的第一步

集合式電表不只是一個冷冰冰的測量儀器，它是企業實踐節能減碳、揪出「吃電怪獸」的最前線哨兵。透過正確的選型、確實的集合式電表安裝與接線，搭配穩定的通訊網路，您就能輕鬆掌握工廠的用電脈絡。
